PROTHETIK · ATTACHMENTS

Dualock Attachment-System

Dualock ist ein Druckknopf-Attachment für herausnehmbare Deckprothesen auf Implantaten. Die Abutments gibt es für viele gängige Implantatsysteme mit Innen- und Außenverbindung; laut Hersteller ist das System vollständig kompatibel zu Zest LOCATOR® – Einsätze, Matrizen und Werkzeuge sind austauschbar.

DUALOCK

Ein System, viele Implantate

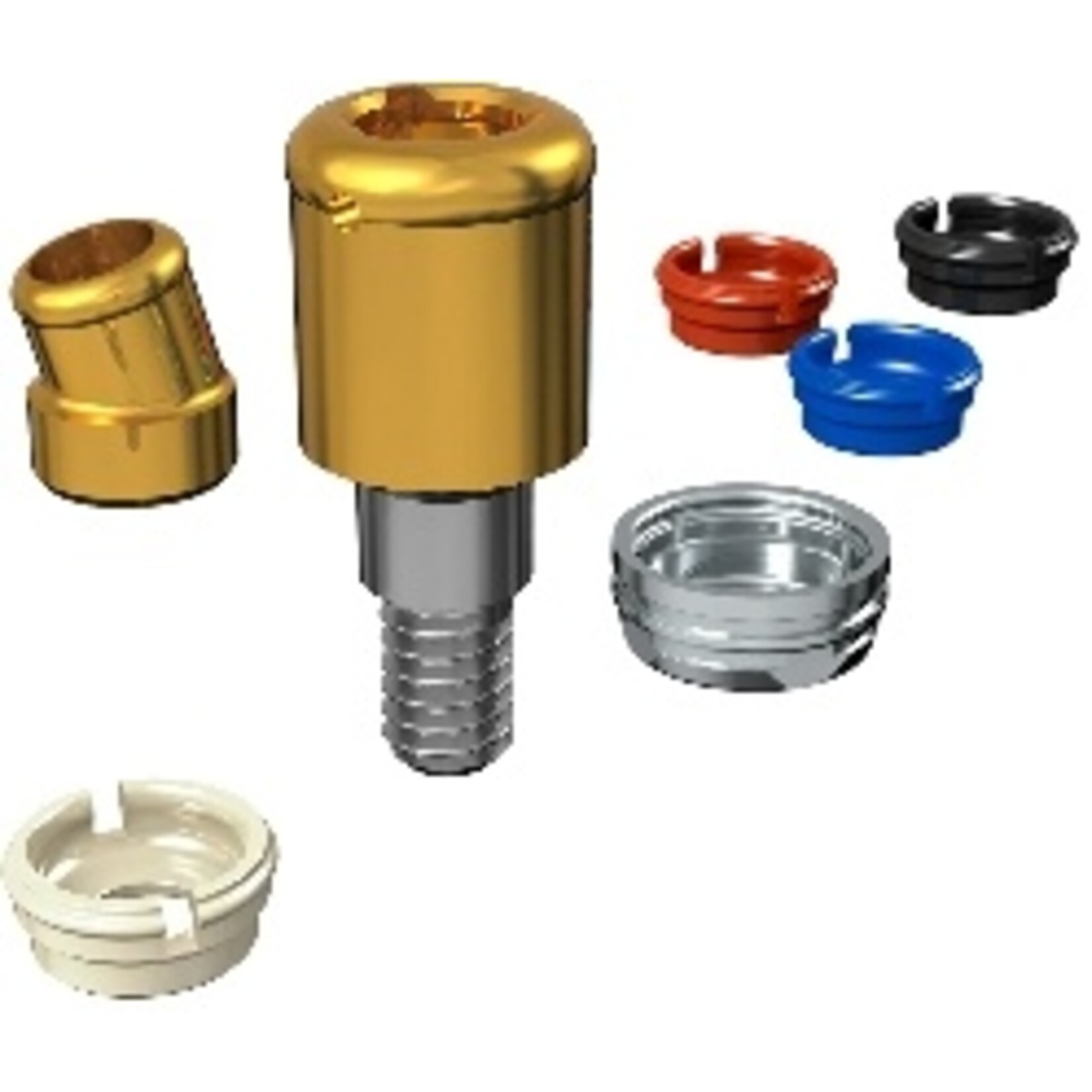

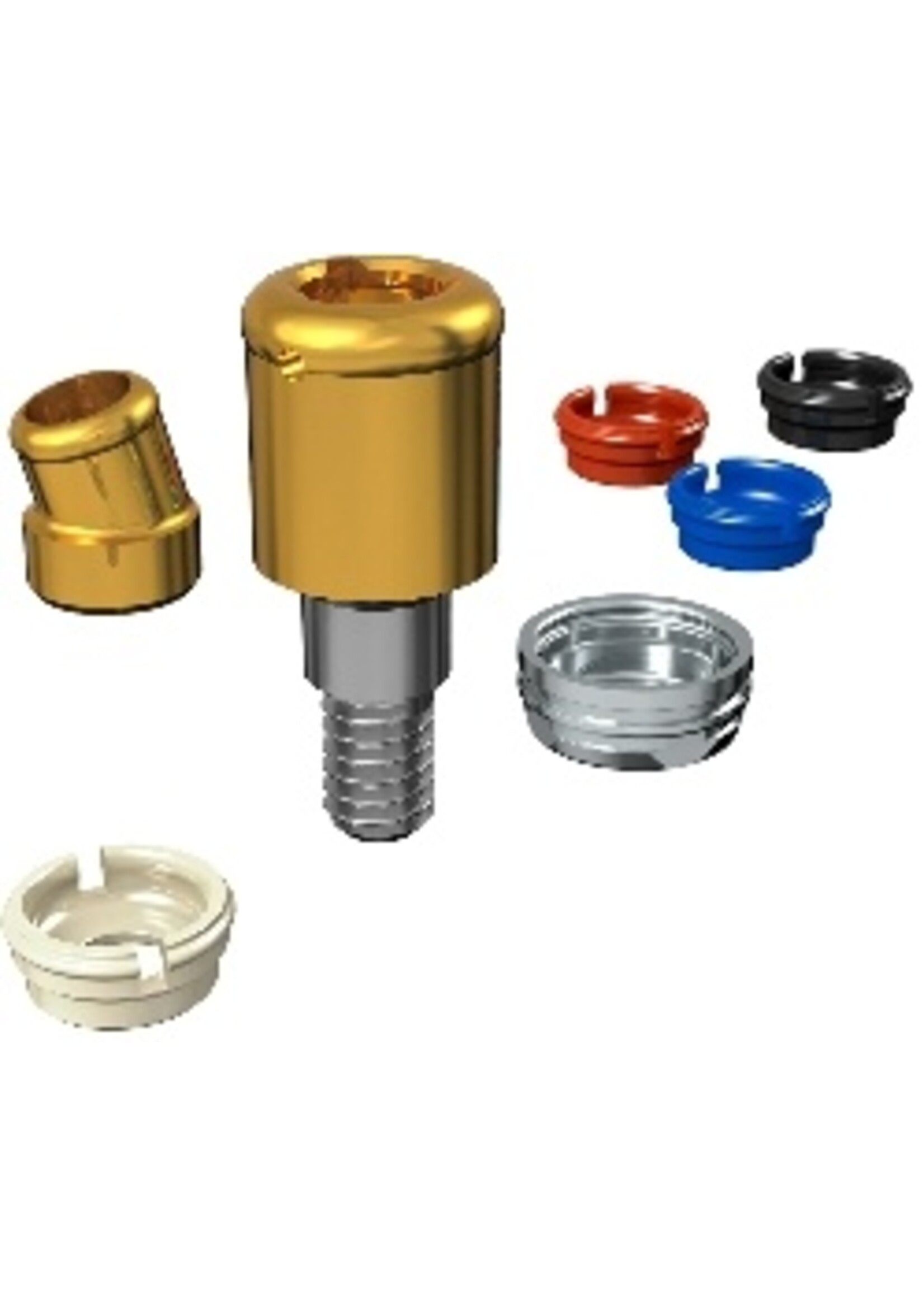

Das Abutment wird im Implantat verschraubt, die Titanmatrize mit Retentionseinsatz wird in die Prothese eingearbeitet. Hersteller ist Implantology Smart Innovation S.L.U. (Spanien). Die Titannitrid-Beschichtung macht die Oberfläche hart und verschleißarm. Neben den bekannten Nylon-Einsätzen bietet Dualock mit Retention Z Einsätze aus PEEK, die formstabil sind und sich gut reinigen lassen.

IMPLANTATSYSTEME

Für welches Implantat?

Kompatibilitätsliste des Herstellers. Alle Systeme liefern wir auf Anfrage – bitte System, Plattform und Gingivahöhe angeben.

Implantatsystem	Best.-Nr. gerade	Gingivahöhe	15° (1,5 / 3,0 mm)
Astra Tech Lilac Mozo Grau InHex WP Biogenesis Aticon 4,5 Cowellmedi Submerged (INNO) Dentis S-Clean MegaGen AnyOne Internal MegaGen EZ Plus 4,0 / 4,5 / 5,0	DS50451 – DS50456	1–6 mm	–
DIO UF II 3,8 / 4,0 / 4,5 / 5,0 Neobiotech IS 3,5 / 4,0 / 4,5 / 5,0	DS56401 – DS56406	1–6 mm	–
Astra Tech Aqua Mozo Grau InHex RP Biogenesis Aticon 3,5 Euroteknika Naturactis, Naturall, Natea MegaGen EZ Plus 3,5	DS50351 – DS50356	1–6 mm	–
Osstem / Hiossen TS 3,5	DS54351 – DS54356	1–6 mm	–
Osstem / Hiossen TS 4,0 / 4,5 / 5,0	DS54451 – DS54456	1–6 mm	–
MIS Internal 3,3 Narrow JDentalCare Evolution S 3,2 Paltop Internal Hex Narrow 3,25	DS20331 – DS20336	1–6 mm	–
Zimmer Internal Hex SP Alpha-Bio Internal Hex SP BioHorizons Internal 3,5 Implant Direct Legacy 3,7 MIS Internal 3,75 / 4,2 SP AB Implants Internal Hex ACE Internal Hex SP JDentalCare JDEvolution Avinent HI SP	DS20351 – DS20356	1–6 mm	DS2035AN1.5 · DS2035AN3.0
Zimmer Internal Hex WP BioHorizons Internal 4,0 Implant Direct Legacy 4,7 MIS Internal 5,0 WP ACE Internal Hex WP Avinent HI WP	DS20451 – DS20456	1–6 mm	DS2045AN1.5 · DS2045AN3.0
Nobel Biocare Brånemark Ext. Hex 3.3 NP Osstem US II 3,5 ACE External Hex NP	DS10331 – DS10336	1–6 mm	–
ACE External Hex RP Avinent HE 4,1 Biogenesis 3ICON Biomet 3i Osseotite HE 3,75 / 4,0 BTK Evo Klassic Ext Cowellmedi External DIO External MegaGen AnyOne External 4,0 Neobiotech EB External Nobel Biocare Brånemark Ext. Hex 4.1 RP, Speedy 4.0 Osstem US II 4,1 BTI Hexágono Externo 4,1 Imtec Universal Hex Ext. Intra-Lock 3.75 / 4.0 Hex Ext. Lifecore Restore 3.75 / 4.0 Hex Ext. MIS External SP Mozo Grau 3.75 / 4.0 Hex Ext.	DS10401 – DS10406	1–6 mm	DS104AN1.5 · DS104AN3.0
ACE External Hex WP Nobel Biocare Brånemark Ext. Hex 5.1 WP Osstem US II 5,1	DS10501 – DS10506	1–6 mm	–
Klockner SK2 4,2	DS40422 – DS40425	2–5 mm	–
Nobel Biocare Replace 3,5 Implant Direct Replant 3,5 ACE Tri-Cam 3,5	DS12351 – DS12356	1–6 mm	–
Nobel Biocare Replace 4,3 Implant Direct Replant 4,3 ACE Tri-Cam 4,3	DS12431 – DS12436	1–6 mm	–
Nobel Biocare Active 3,0	DS16301 – DS16306	1–6 mm	–
Nobel Biocare Active 3,5 Avinent Ocean conical 3,5	DS16351 – DS16356	1–6 mm	–
Nobel Biocare Active 4,3 Avinent Ocean conical 4,3	DS16431 – DS16436	1–6 mm	–
Multi-Unit auf Multi-Unit-Abutment	DS1MU01 · DS1MU02	–	–
Straumann Tissue Level 4,8 Lifecore Stage 1 MegaGen Exfeel Internal 3,5 / 4,2 / 4,8 Biogenesis ITICON Anthogyr Ossfit BTK 8Neck INT Cowellmedi Internal Dentis I-Clean Dentium SimpleLine Euroteknika Aesthetica Implant Direct SwissPlant MIS Mistral Osstem SS 4,8 Zimmer Swiss Plus 4,8	DS30401 – DS30405	1–5 mm	DS304AN1.5 · DS304AN3.0
Straumann Bone Level NC 3,3	DS32331 – DS32336	1–6 mm	–
Straumann Bone Level RC 4,1	DS32411 – DS32416	1–6 mm	–
Phibo TSH / BNT S2	DS36201 – DS36205	1–5 mm	–
Phibo TSH / BNT S3 / S4	DS36341 – DS36345	1–5 mm	–
Phibo TSH / BNT S5	DS36502 – DS36503	2–3 mm	–
Phibo TSA / TSDAV S3	DS38301 – DS38305	1–5 mm	–
Phibo TSA / TSDAV S4	DS38401 – DS38405	1–5 mm	–
Phibo TSA / TSDAV S5	DS38502	2 mm	–
Biomet 3i Certain 3,4	DS60341 – DS60346	1–6 mm	–
Biomet 3i Certain 4,1	DS60411 – DS60416	1–6 mm	–
MegaGen AnyRidge	DS51401 – DS51406	1–6 mm	–
TRI Implants Narrow 3,3	DS24321 – DS24325	1–5 mm	–
Dentaltech Internal Hex 3,25	DS22321 – DS22325	1–5 mm	–

Die letzte Ziffer der Bestellnummer entspricht der Gingivahöhe in mm (z. B. DS50453 = 3 mm). Quelle: Dualock-Kompatibilitätsliste, Stand 10.06.2024. Neobiotech IS direkt im Shop: Dualock für Neobiotech →

ABUTMENTS

Gerade, abgewinkelt oder als Steg

Für jedes System in mehreren Gingivahöhen:

Ausführung	Höhen	Hinweis
Abutment gerade	1 · 2 · 3 · 4 · 5 · 6 mm	Standard
Abutment abgewinkelt 15°	1,5 · 3,0 mm	bei geneigten Implantaten
Steg-Abutment	Gewinde M2	für Stegprothesen

Alle Abutments mit Eindrehhilfe; Schraubenkopf Sechskant 1,25 mm.

RETENTIONSEINSÄTZE

Halt nach Wunsch

Die Einsätze werden in die Titanmatrize gedrückt und bei nachlassendem Halt einfach getauscht.

Retention Z (PEEK)	Halt	Abzugskraft
Schwarz	leicht	1–1,5 lbs
Rot	mittel	2,5–3 lbs
Weiß	stark	4,5–5 lbs



Retention N (Nylon)	Halt	Abzugskraft
Rot	sehr leicht	1–1,5 lbs
Blau	leicht	1,5 lbs
Schwarz · Orange	mittel	2 lbs
Rosa	mittel-stark	3 lbs
Grün	stark	4 lbs
Weiß	sehr stark	5 lbs

Nylon-Einsätze gibt es für Implantatdivergenzen bis 20° und bis 40°. Angaben laut Hersteller; 1 lb ≈ 0,45 kg.

ZUBEHÖR

Matrizen, Labor und Werkzeug

Auf Anfrage erhältlich:

Artikel	Verwendung	Best.-Nr.
Titanmatrize	für Retention Z und N	DS00750
Silikon-Distanzring	Ausblocken bei der Einarbeitung	DS00800
Abformpfosten	Abformung auf Abutmentniveau	IMCDS
Laboranalog	Modellherstellung	ANADS
Drehmomentadapter	für die Drehmomentratsche	TORQDS
Universalwerkzeug	Ein- und Ausdrehen Retention Z	UNIVERDS
Retention Set	Nylon-Einsatz	DS00101

Retention N und Werkzeuge sind laut Hersteller auch mit LOCATOR®-Teilen kompatibel.

ANFRAGE

So bestellen Sie Dualock für Ihr System

1. Implantatsystem und Plattform bzw. Implantatdurchmesser angeben.
2. Gingivahöhe an der höchsten Stelle der Schleimhaut messen und Abutmenthöhe wählen.
3. Bei geneigten Implantaten das 15°-Abutment oder Einsätze mit großem Winkelausgleich wählen.
4. Anfrage über „Dualock Modell anfragen“ senden – wir bestätigen Verfügbarkeit und Lieferzeit.
