OSSTEM ESR Kit – Screw Saver

Spezialinstrumentarium zur Entfernung frakturierter Abutmentschrauben und Abutments aus dem Implantat. Statt das Implantat aufzugeben, wird das Fragment geführt angebohrt, im Linkslauf herausgedreht und das Innengewinde bei Bedarf nachgeschnitten.

EINSATZ

Schraubenbruch

Abutment & Schraube

PRINZIP

Geführt im Linkslauf

Guide + SR-Bohrer

DREHZAHL

1.200–1.500 min⁻¹

max. 2.000 min⁻¹

GEWINDE

M1,6 · M1,8 · M2,0

Mini bis Wide

ERHÄLTLICH

Kauf oder Leihe

für den Notfall

IMPLANTAT ERHALTEN STATT EXPLANTIEREN

Wenn die Abutmentschraube bricht

Ein Schraubenbruch im Implantat ist selten – aber wenn er passiert, steht die ganze Versorgung still. Mit dem ESR Kit wird der Schraubenrest über eine passgenaue Führungshülse zentriert angebohrt und im Linkslauf herausgedreht, ohne das Innengewinde des Implantats zu beschädigen. Ist das Gewinde angegriffen, wird es mit dem Re-Tap nachgeschnitten. Das Implantat bleibt erhalten und kann neu versorgt werden.

EINSATZBEREICHE

Welches Problem – welches Instrument?

Indikationen laut Hersteller-Manual.

Problem	Lösung im ESR Kit
Abutmentschraube gebrochen	Guide + SR-Bohrer (Linkslauf), danach SR-Tip zum Herausdrehen
Schraubenrest steht noch über	Screw Holder greift das Fragment direkt
Abutment frakturiert	AR-Tip im Schraubenkanal, im Linkslauf lösen
Innensechskant der Schraube ausgedreht	Optional: Ø 0,8-mm-Rosenbohrer für Loch oder Schlitz, dann Mini-AR-Tip bzw. Schlitzdreher
Innengewinde des Implantats beschädigt	Re-Tap im Rechtslauf mit ca. 30 Ncm nachschneiden

VORGEHEN

Frakturierte Schraube entfernen

1. Abutment vom Implantat abnehmen.
2. Passenden Guide einsetzen und den Sechskant am Innensechskant des Implantats ausrichten.
3. ESR-Handgriff auf den Guide setzen, SR-Bohrer ins Winkelstück einspannen und auf dem Schraubenrest ansetzen.
4. Mit leichtem Druck im Linkslauf bei 1.200–1.500 min⁻¹ unter Spülung bohren, bis die rote Markierung am Bohrer im Guide verschwindet.
5. Guide entfernen und Metallspäne gründlich absaugen.
6. SR-Tip in den Guide einsetzen und mit mäßigem Druck in die Bohrung eingreifen lassen.
7. Im Linkslauf drehen, bis sich der Schraubenrest aus dem Gewinde löst.

▶ Im Video: OSSTEM zeigt den Ablauf an einem frakturierten Schrauben- und Abutment-Fall.

Video: OSSTEM – ESR Kit Hands-on

KIT-INHALT

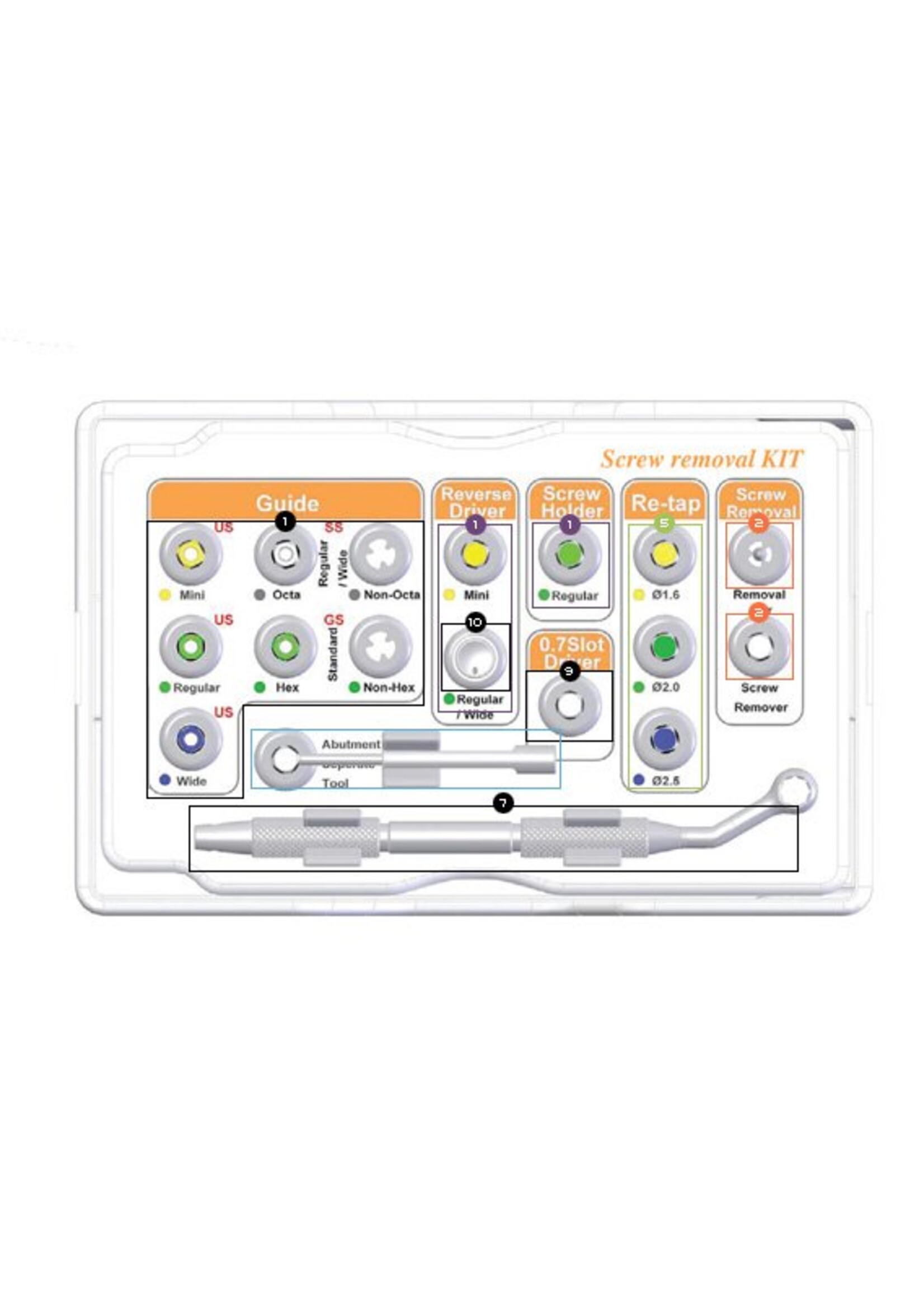

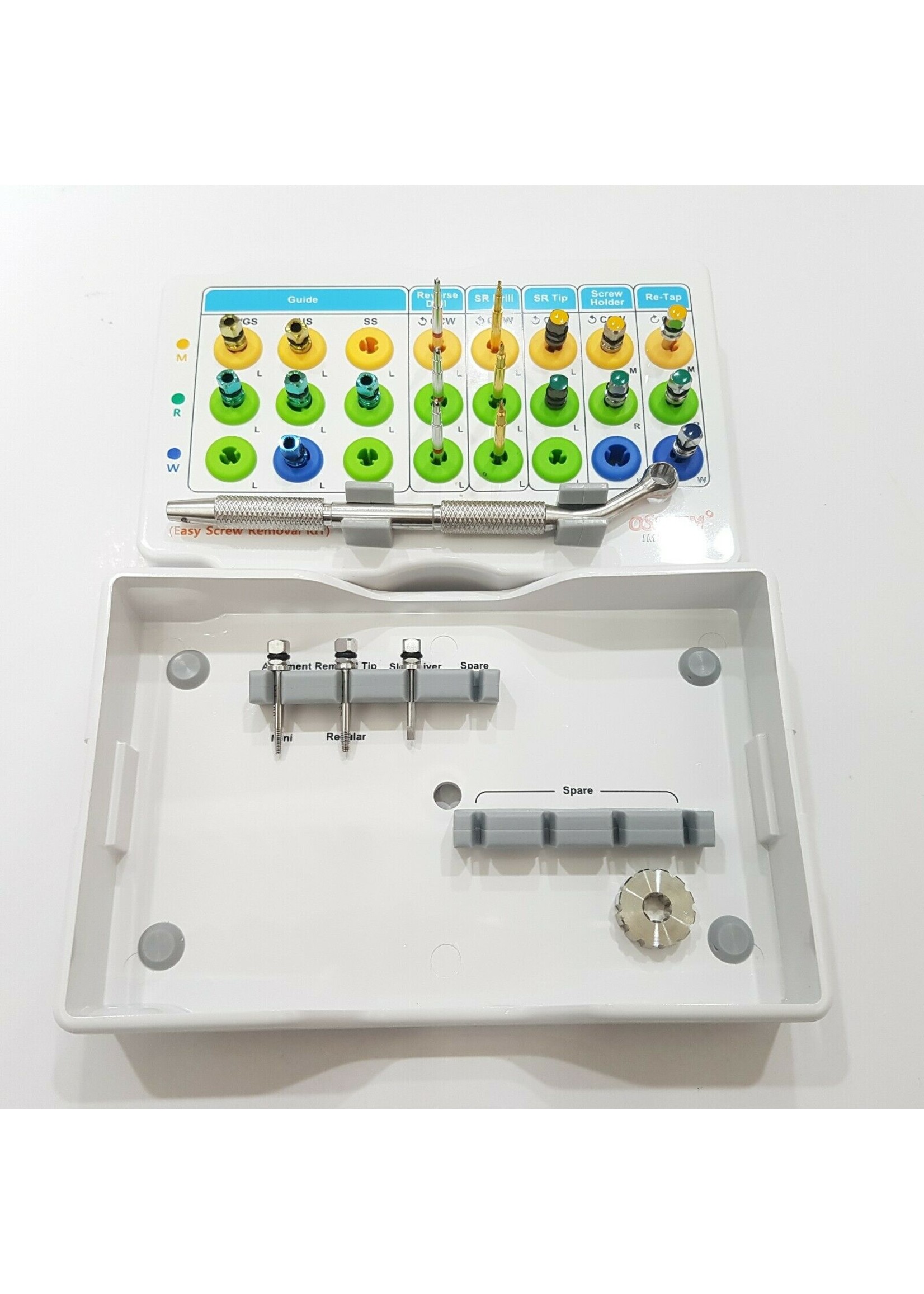

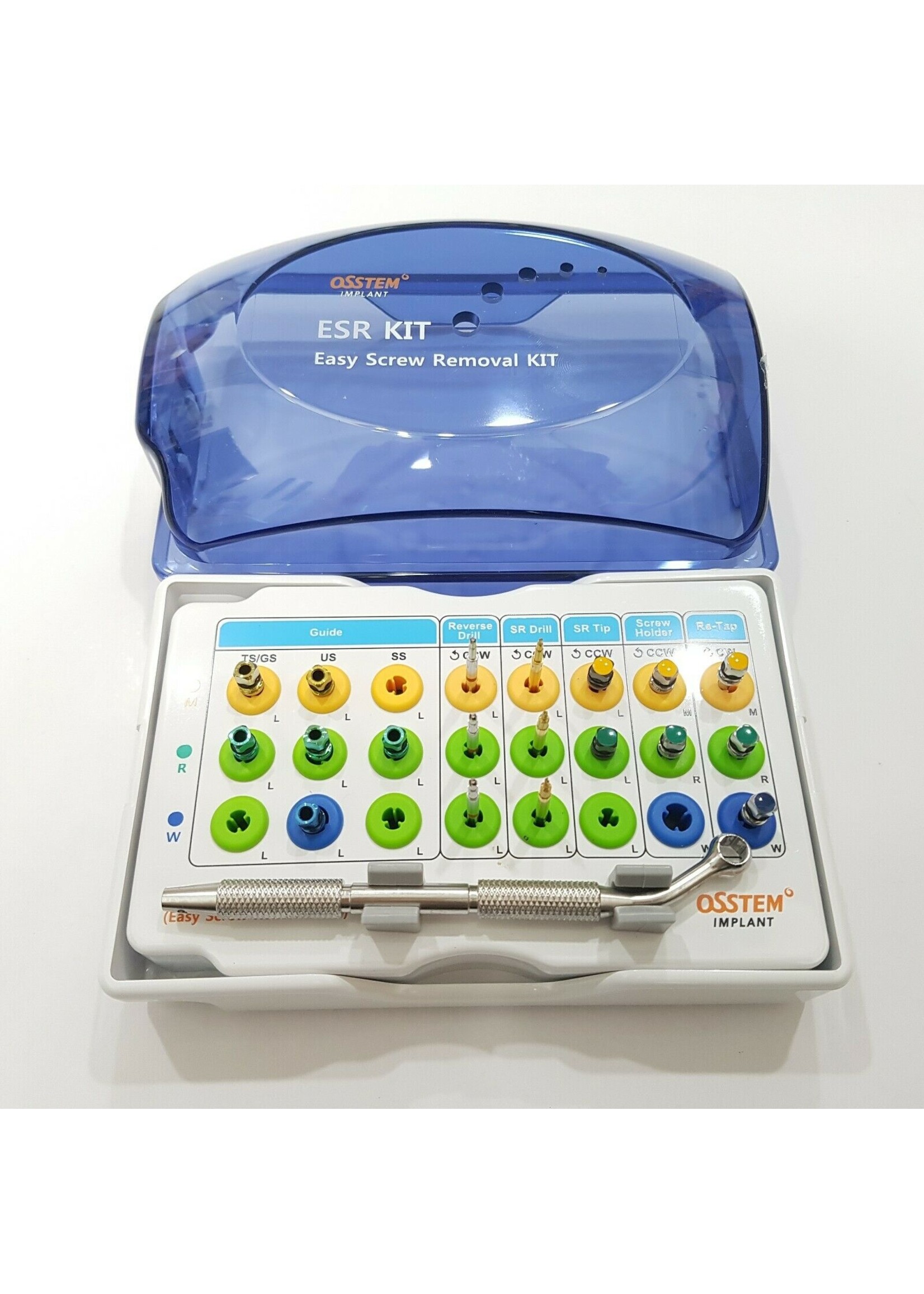

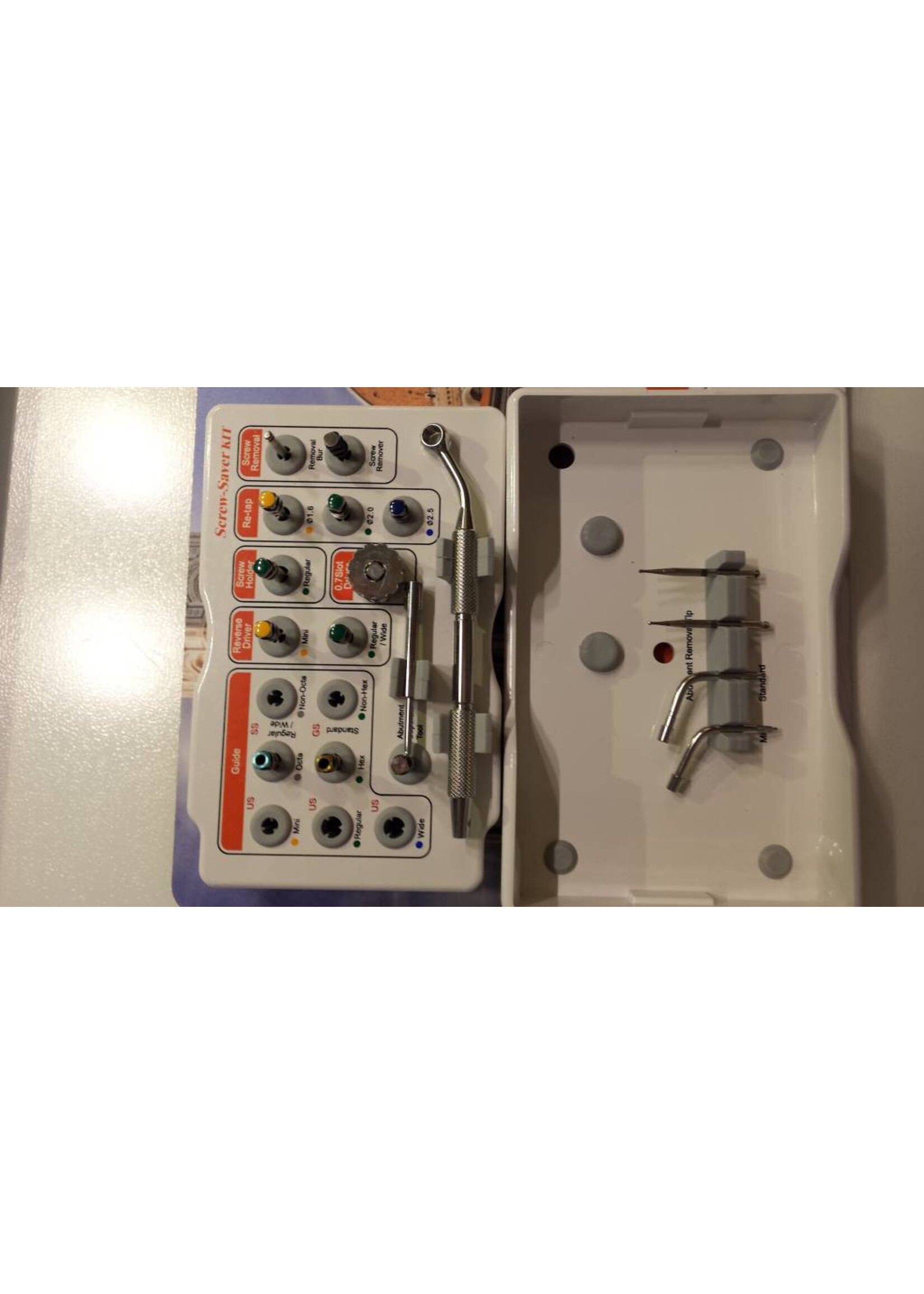

Komponenten im Überblick

Bestückung laut Hersteller-Manual. Je nach Kit-Version kann die Ausstattung abweichen. Die rechte Spalte zeigt, wie wir das Leihkit nach jedem Einsatz aufbereiten.

Komponente	Funktion	Größen	Im Leihkit
Guide (Führungshülse)	Zentriert Bohrer und Tips exakt über dem Schraubenrest	Mini · Regular · Wide, kurz/lang	max. 10 Einsätze
SR-Bohrer	Bohrt den Schraubenrest im Linkslauf an (Hartmetall)	M1,6 · M1,8 · M2,0, kurz/lang	neu & gesondert verpackt – Berechnung nur bei Verwendung
SR-Tip	Greift in die Bohrung und dreht die Schraube heraus	M1,6 · M1,8 · M2,0, kurz/lang	geprüft, max. 5 Einsätze

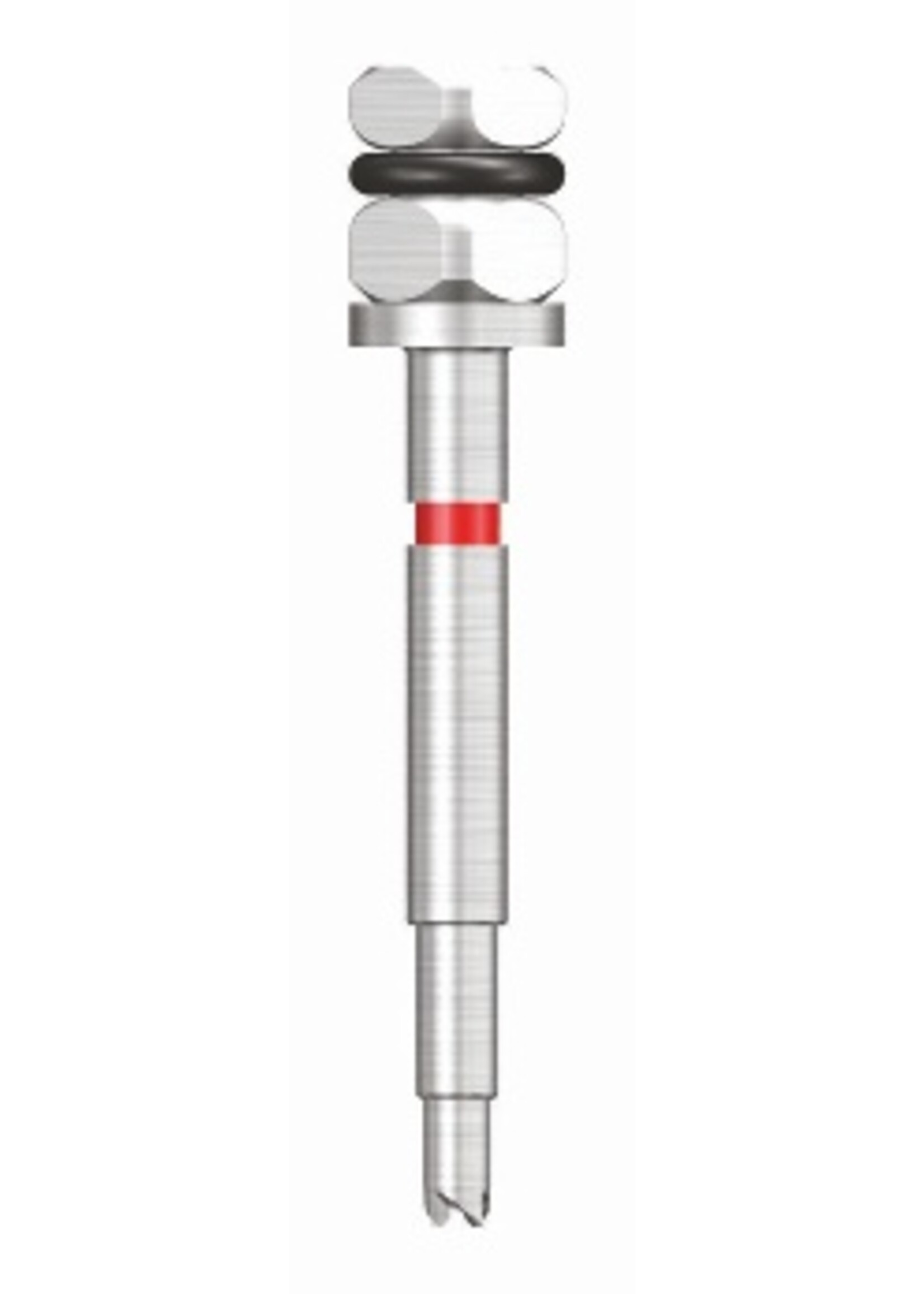

Reverse Driver / Drill	Lösen im Linkslauf, rote Markierung als Tiefenanzeige	M1,6 · M1,8/2,0	geprüft, max. 5 Einsätze
AR-Tip	Entfernt frakturierte Abutments und Schrauben mit ausgedrehtem Sechskant	Mini · Regular	geprüft, max. 5 Einsätze
Screw Holder	Greift überstehende Schraubenfragmente	M1,6 · M1,8 · M2,0 (farbcodiert)	max. 10 Einsätze
Re-Tap	Schneidet das Innengewinde des Implantats nach	M1,6 · M1,8 · M2,0	geprüft, max. 5 Einsätze
ESR-Handgriff	Stabilisiert den Guide beim Bohren	kurz/lang	max. 10 Einsätze
Handgriff Drehmomentschlüssel	Manuelles Drehen von SR-Tip, AR-Tip und Screw Holder	–	max. 10 Einsätze
Rosenbohrer Ø 0,8 mm + Schlitzdreher	Loch bzw. Schlitz bei ausgedrehtem Sechskant	–	Optional: Bohrer: geprüft, max. 5 · Dreher: max. 10

KAUF ODER LEIHE

Für jede Praxis die passende Lösung

Kauf

Das Kit steht jederzeit in der Praxis bereit – sinnvoll für Praxen mit vielen Implantatversorgungen oder als Überweiserpraxis für Komplikationen.

Leihe

Für den seltenen Notfall: Das komplette Kit wird für Ihren Fall ausgeliehen. Die SR-Bohrer liegen neu und gesondert verpackt bei und werden nur berechnet, wenn Sie sie verwenden. Alle Tips und Bohrer prüfen wir nach jedem Einsatz und ersetzen sie spätestens nach 5 Einsätzen, alle übrigen Teile spätestens nach 10. So erhalten Sie immer ein einsatzfähiges Kit. Konditionen auf Anfrage.

FÜR ANWENDER

Vorteile im Überblick

Implantat bleibt erhalten – keine Explantation wegen einer gebrochenen Schraube
Geführtes Bohren über passgenaue Guides schützt das Innengewinde
Ein Kit für Schraubenbruch, Abutmentbruch, ausgedrehten Sechskant und beschädigtes Gewinde
Rote Tiefenmarkierungen zeigen, wann die Bohrung tief genug ist
Gewindegrößen M1,6, M1,8 und M2,0 für Mini- bis Wide-Implantate
Alles übersichtlich in einer sterilisierbaren Kassette
Auch als Leihkit für den Einzelfall erhältlich

PRAXISTIPPS

Immer im Linkslauf bohren und drehen – Ausnahme: Re-Tap im Rechtslauf
Guide fest einsetzen, keine übermäßige vertikale Kraft
Metallspäne nach jedem Schritt absaugen und das Implantat vor der Neuversorgung gründlich spülen
Neue Abutmentschraube verwenden, nie das alte Fragment wieder einsetzen

AUFBEREITUNG LAUT MANUAL

Nach Gebrauch in Kochsalzlösung oder destilliertes Wasser legen
In Alkohol einlegen, gründlich spülen und vollständig trocknen
Farbcodiert in die Kassette einsortieren
Autoklav: 132 °C, 15 min
Kein Wasserstoffperoxid – greift Lasermarkierungen und Eloxal an
Unbenutzte Instrumente mind. alle 3 Monate reinigen

Downloads & Videos: Rescue-Kits-Manual (PDF, englisch) · Video: SR-Tip im Einsatz · Video: OSSTEM ESR Kit Übersicht

Herstellerhinweis: Nur zur Anwendung durch zahnärztliches Fachpersonal. Bei der Anwendung entstehen Metallspäne, die vollständig entfernt werden müssen. Drehzahl max. 2.000 min⁻¹. Vorgehen, Instrumentenwahl und Aufbereitung richten sich nach der aktuellen Gebrauchsanweisung des Herstellers. Hersteller: OSSTEM Implant Co., Ltd., Republik Korea.
