PROTHETIK · OSSTEM TS · ZEMENTIERT

Osstem Angled Abutment 17°

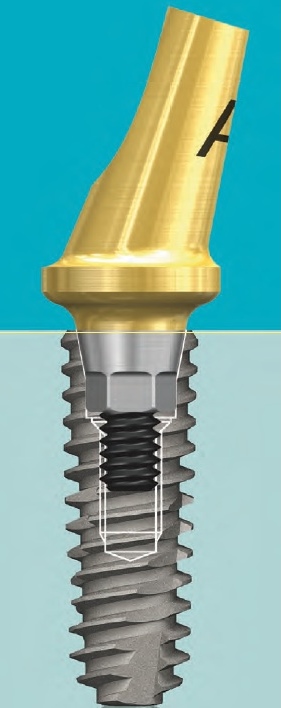

Abgewinkeltes Titan-Abutment für zementierte Kronen und Brücken auf Osstem TS Implantaten. Gleicht ungünstige Implantatachsen aus – laut Osstem bis 23° ohne Beschleifen. Mit EbonyGold-Schraube.

HEX A ODER HEX B

Die Abwinkelung richtig ausrichten

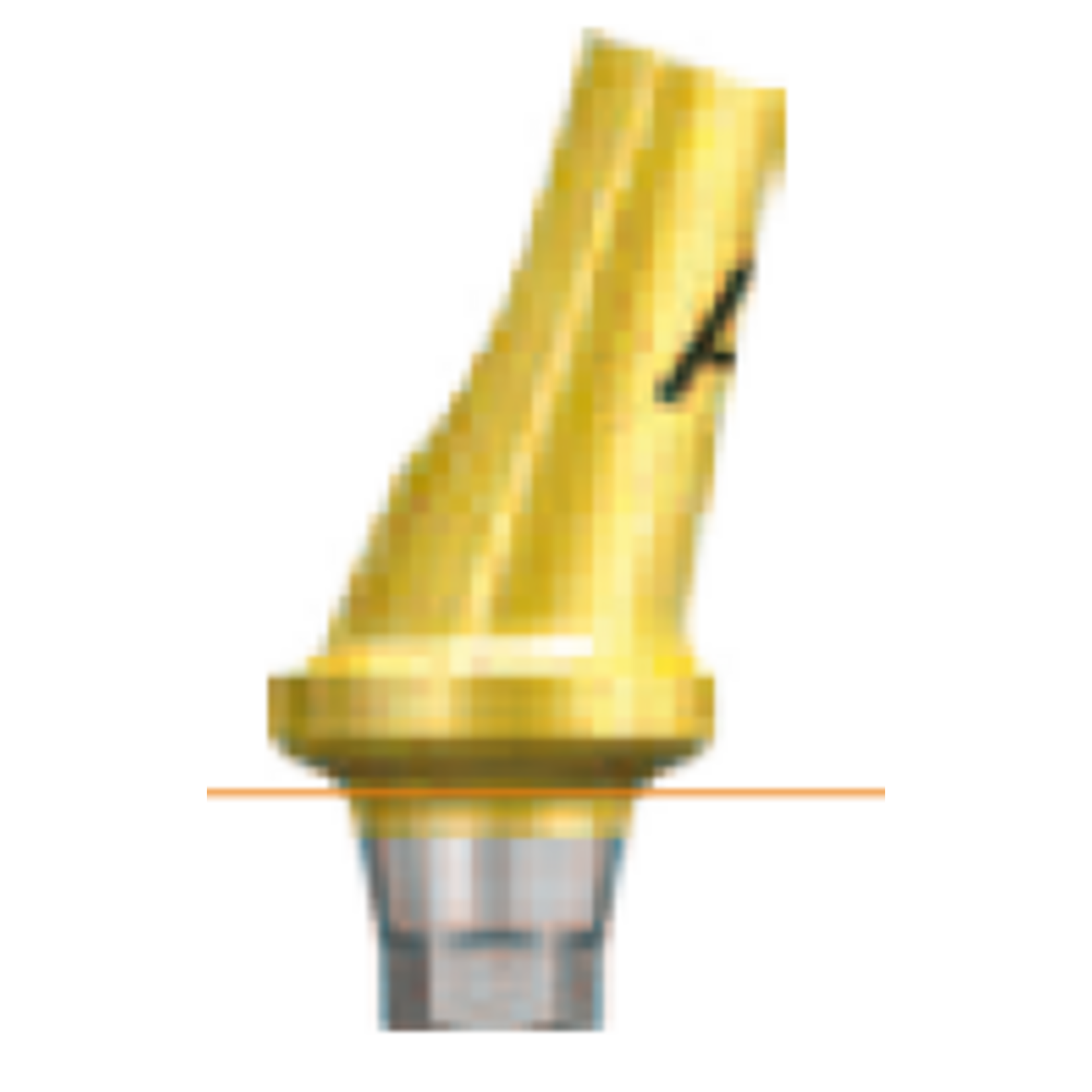

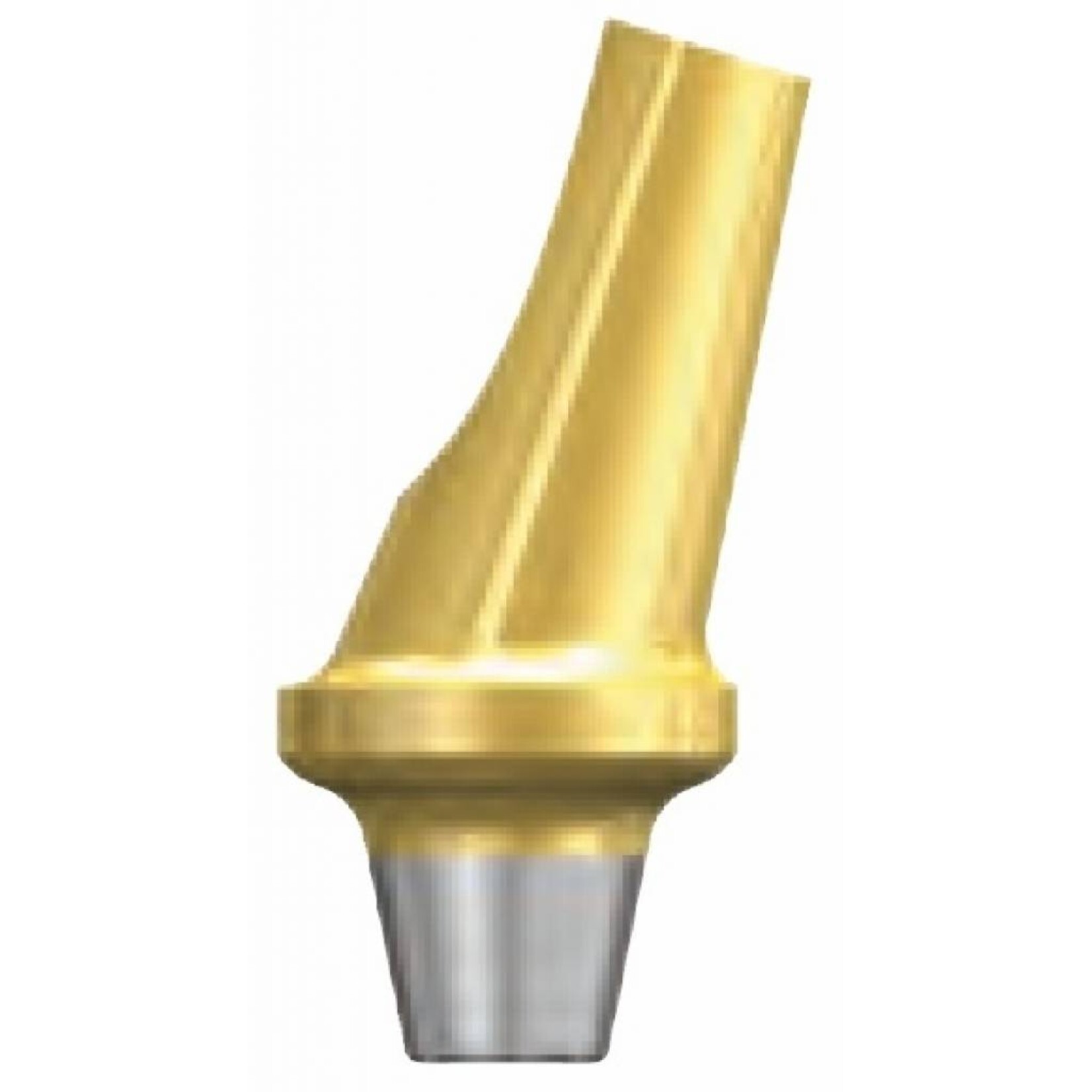

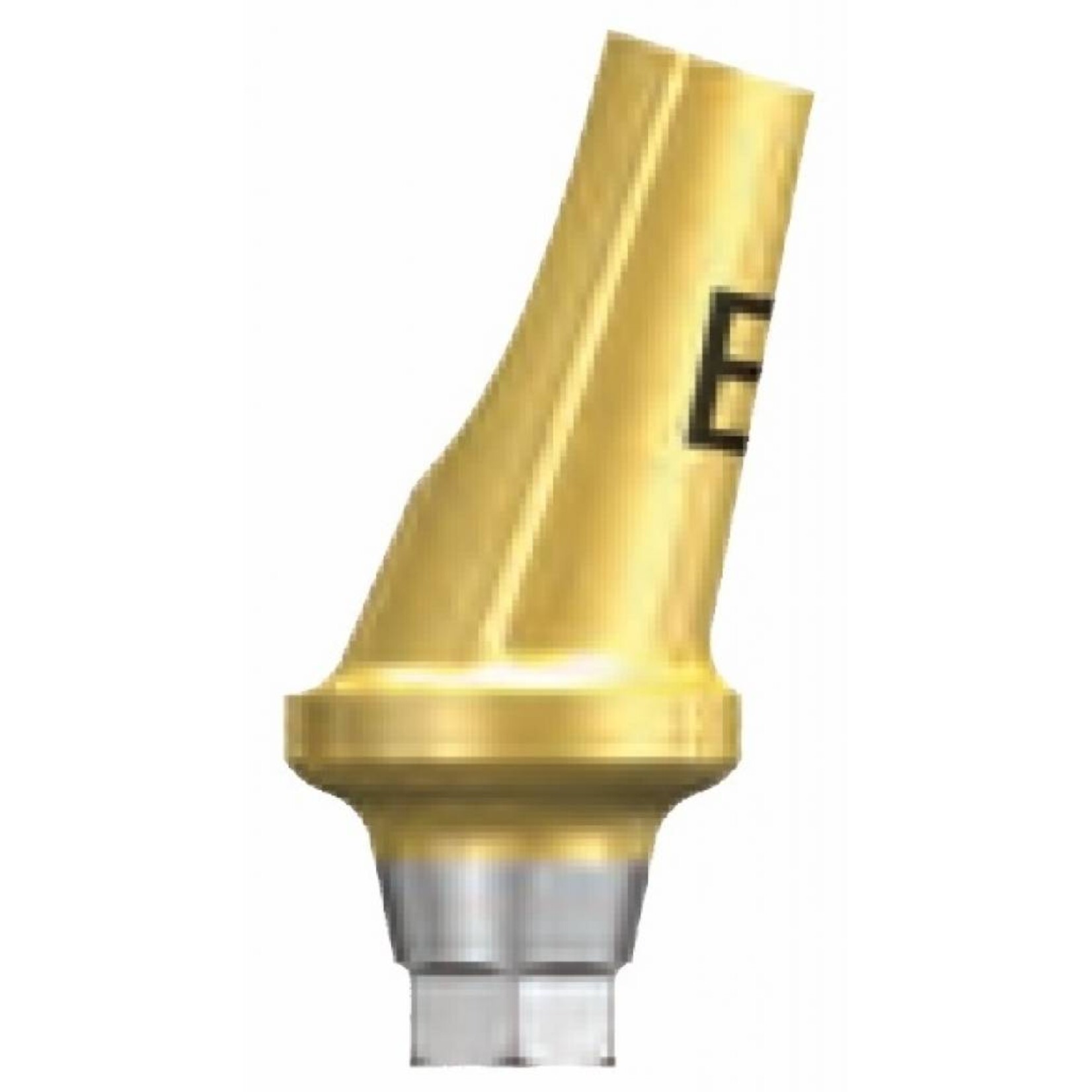

Bei Hex A und Hex B liegt die Abwinkelung unterschiedlich zum Sechskant der Verbindung. Zusammen ergeben beide Typen doppelt so viele Ausrichtungsmöglichkeiten – so lässt sich die Achse auch dann korrigieren, wenn die Hex-Position des Implantats ungünstig steht. Non-Hex ist für verblockte Brücken ohne Rotationssicherung gedacht. Mit der Auswahlhilfe (GSAAS…) lässt sich Typ und Ausrichtung vorab am Modell bestimmen.

GRÖSSEN & BESTELLNUMMERN

Emergenzdurchmesser und Gingivahöhe

Mini gelb, Regular grün. A = Hex A, B = Hex B, N = Non-Hex. Bitte im Auswahlfeld oben wählen.

GH / Typ	Mini Ø 4,5	Ø 4,5	Ø 5,0	Ø 5,5	Ø 6,0
2,0 mm · A	GSAA4520MA	GSAA4520A	GSAA5020A	GSAA5520A	GSAA6020A
2,0 mm · B	GSAA4520MB	GSAA4520B	GSAA5020B	GSAA5520B	GSAA6020B
2,0 mm · Non-Hex	GSAA4520MN	GSAA4520N	GSAA5020N	GSAA5520N	GSAA6020N
4,0 mm · A	GSAA4540MA	GSAA4540A	GSAA5040A	GSAA5540A	GSAA6040A
4,0 mm · B	GSAA4540MB	GSAA4540B	GSAA5040B	GSAA5540B	GSAA6040B
4,0 mm · Non-Hex	GSAA4540MN	GSAA4540N	GSAA5040N	GSAA5540N	GSAA6040N

Zusätzlich lieferbar (Mini): GSAA4320 / GSAA4340 in A, B und Non-Hex.

AUSWAHLHILFE

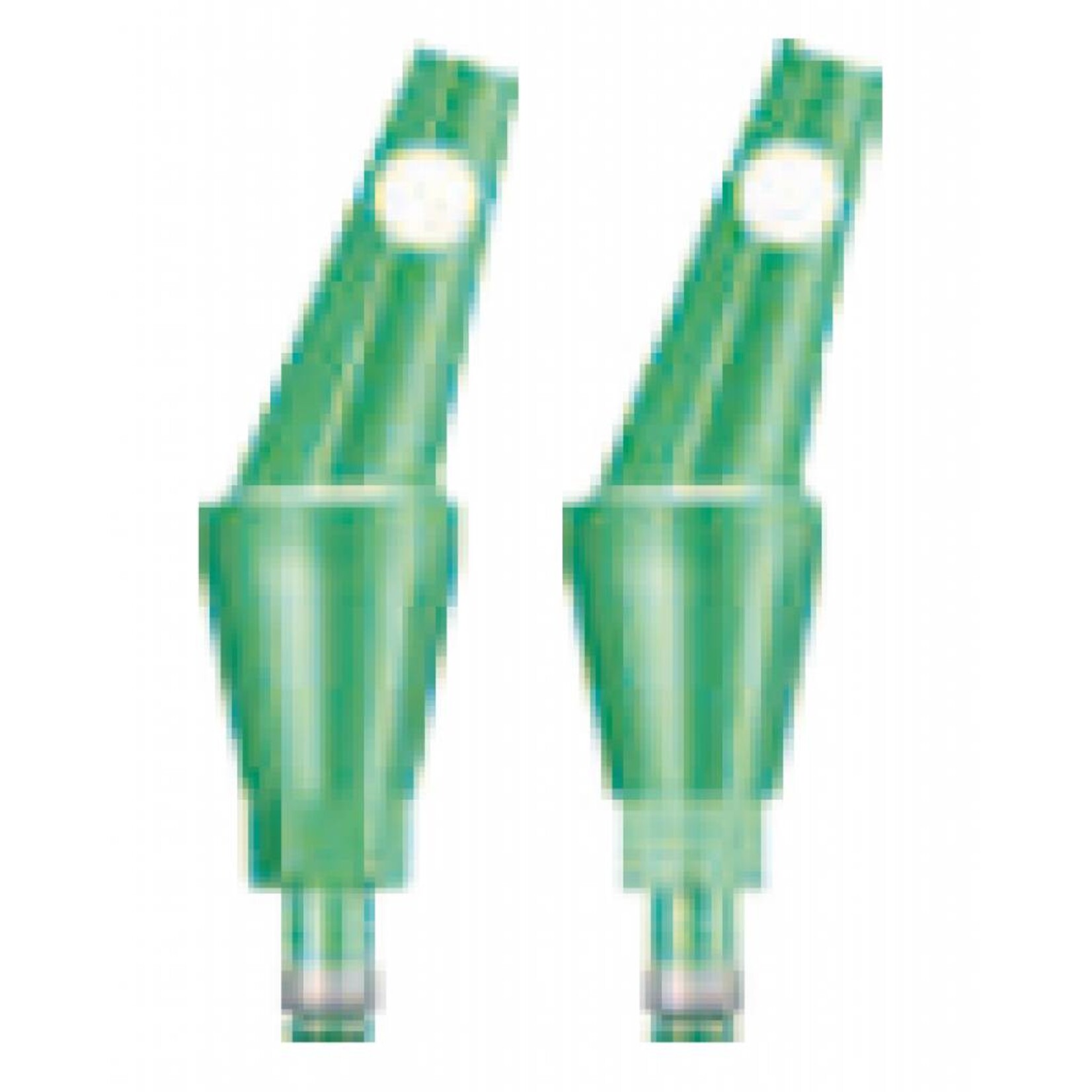

Erst probieren, dann bestellen

Gingivahöhe	Mini	Ø 4,5	Ø 5,5
2,0 mm	GSAAS4320A / B	GSAAS4520A / B	GSAAS5520A / B
4,0 mm	GSAAS4340A / B	GSAAS4540A / B	GSAAS5540A / B

KOMPATIBLE ALTERNATIVE · 25°

25° Angled Abutment – MC, Osstem-kompatibel

Wenn 17° nicht ausreichen: abgewinkeltes 25°-Abutment des Herstellers MC für die Osstem TS Regular-Plattform, inkl. Titanschraube. Kein Originalteil von Osstem – Kompatibilität und Anwendung laut Hersteller MC.

GH / Typ	Ø 4,5	Ø 5,5	Ø 6,5
1,0 mm · B	AOA4512	AOA5512	AOA6512
1,0 mm · Non-Hex	AON4512	AON5512	AON6512
2,0 mm · B	AOA4522	AOA5522	AOA6522
2,0 mm · Non-Hex	AON4522	AON5522	AON6522
4,0 mm · B	AOA4542	AOA5542	AOA6542
4,0 mm · Non-Hex	AON4542	AON5542	AON6542

B = Hex B-Typ, Non-Hex für verblockte Brücken. Bitte im Auswahlfeld oben wählen.

• divergierende Implantatachsen
• Frontzahnbereich mit labial geneigten Implantaten
• zementierte Kronen und Brücken
