PROTHETIK · COWELLMEDI

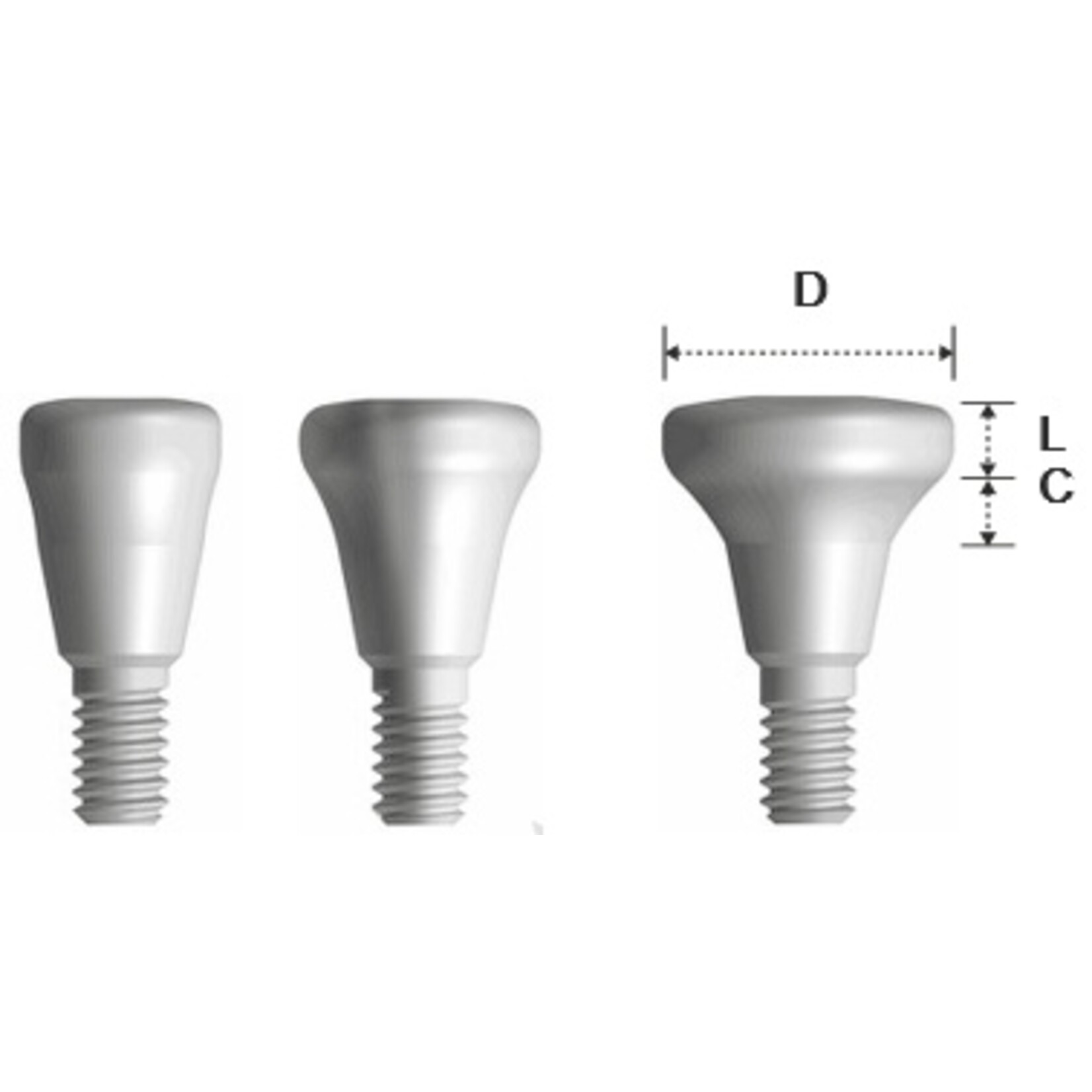

Cowellmedi Gingivaformer

Gingivaformer (Heilungsabutments) für Cowellmedi INNO und INNO Sub Narrow Implantate. Die Höhe richtet sich nach der Schleimhautdicke: Gingivahöhe + 2 mm – so liegt der Gingivaformer immer 2 mm über der Schleimhaut und wird beim Heilen nicht überwachsen.

SO WIRD DIE HÖHE GELESEN

Die Angabe ist die Gingivahöhe – nicht die Gesamthöhe

Jeder Gingivaformer besteht aus einem durchtretenden Teil, der der Schleimhautdicke entspricht, und einem 2 mm hohen zylindrischen Kopf darüber. Ein Gingivaformer für 1 mm Gingiva ist deshalb ab Implantatschulter 3 mm hoch, einer für 5 mm Gingiva 7 mm. Der Überstand ist gewollt: Er verhindert, dass die Schleimhaut während der Heilung über den Gingivaformer wächst, und formt einen sauberen Durchtrittskanal für die spätere Prothetik.

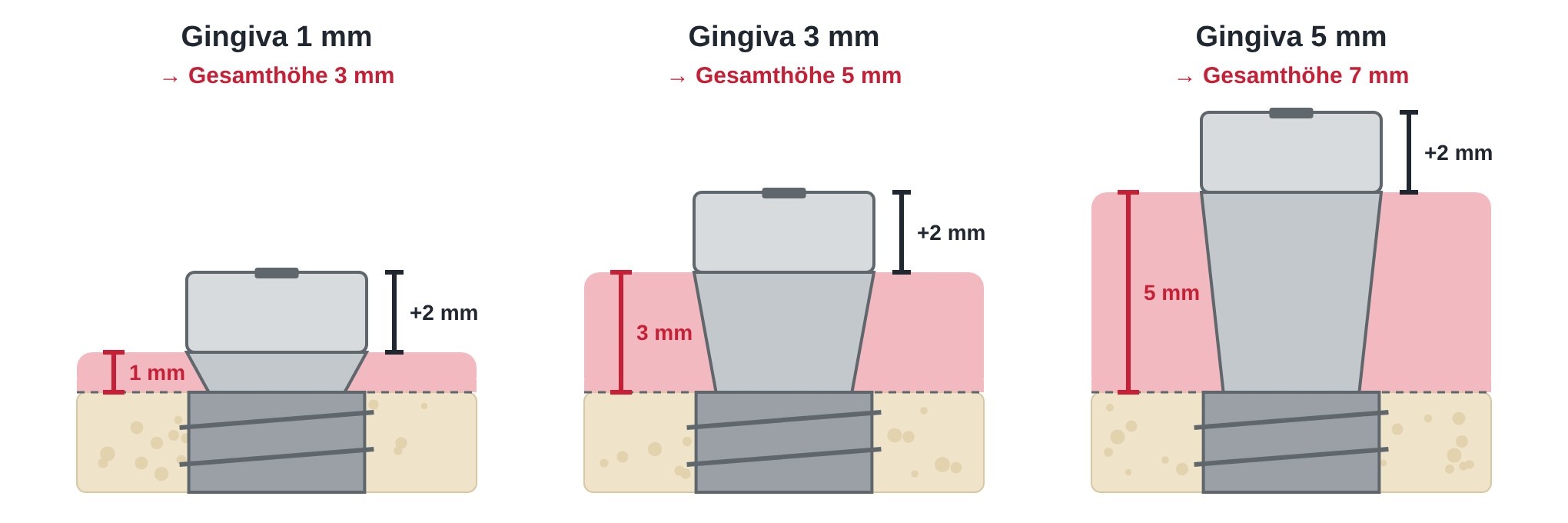

Gingivahöhe (rot) + 2 mm zylindrischer Überstand = Gesamthöhe ab Implantatschulter (gestrichelt) · schematisch, nicht maßstabsgetreu

AUSWAHL & BESTELLNUMMERN

Gingivaformer nach Gingivahöhe

Gemessene Schleimhautdicke in der linken Spalte suchen – die Gesamthöhe ab Implantatschulter steht daneben.

		für INNO Sub Narrow Impl. Ø3,1 & 3,3		für INNO ab Impl. Ø 3,5 mm
Gingivahöhe	Gesamthöhe	Ø 3,5 · HR…N	Ø 4,5 · HS…N	Ø 4,5 · 2HS	Ø 5,5 · 2HS	Ø 6,5 · 2HS
0,5 mm	2,5 mm	HR3501N	–	–	–	–
1 mm	3 mm	HR3511N	HS4511N	2HS4511	2HS5511	2HS6511
2 mm	4 mm	HR3522N	HS4522N	2HS4522	2HS5522	2HS6522
3 mm	5 mm	HR3532N	HS4532N	2HS4532	2HS5532	2HS6532
4 mm	6 mm	HR3542N	HS4542N	2HS4542	2HS5542	2HS6542
5 mm	7 mm	–	HS4552N	2HS4552	2HS5552	2HS6552
7 mm	9 mm	–	HS4572N	–	–	–

Gesamthöhe = Gingivahöhe + 2 mm zylindrischer Überstand. HR…N und HS…N passen auf INNO Sub Narrow, die 2HS-Serie auf INNO Implantate ab Ø 3,5 mm.

• Schleimhautdicke mit der Parodontalsonde von der Implantatschulter bis zum Gingivarand messen
• Gemessenen Wert als Gingivahöhe wählen – nicht die Gesamthöhe
• Liegt der Wert zwischen zwei Größen, die höhere wählen, damit nichts überwächst

• Durchmesser passend zum Implantat und zum späteren Emergenzprofil wählen
• Zuerst die Serie wählen: HR…N / HS…N für INNO Sub Narrow, 2HS für INNO ab Ø 3,5 mm
• Ø 4,5 bis 6,5 mm je nach Zahnposition – größere Durchmesser für Prämolaren und Molaren
