INNO Abgewinkeltes Abutment 15° / 25°

PROTHETIK · COWELLMEDI

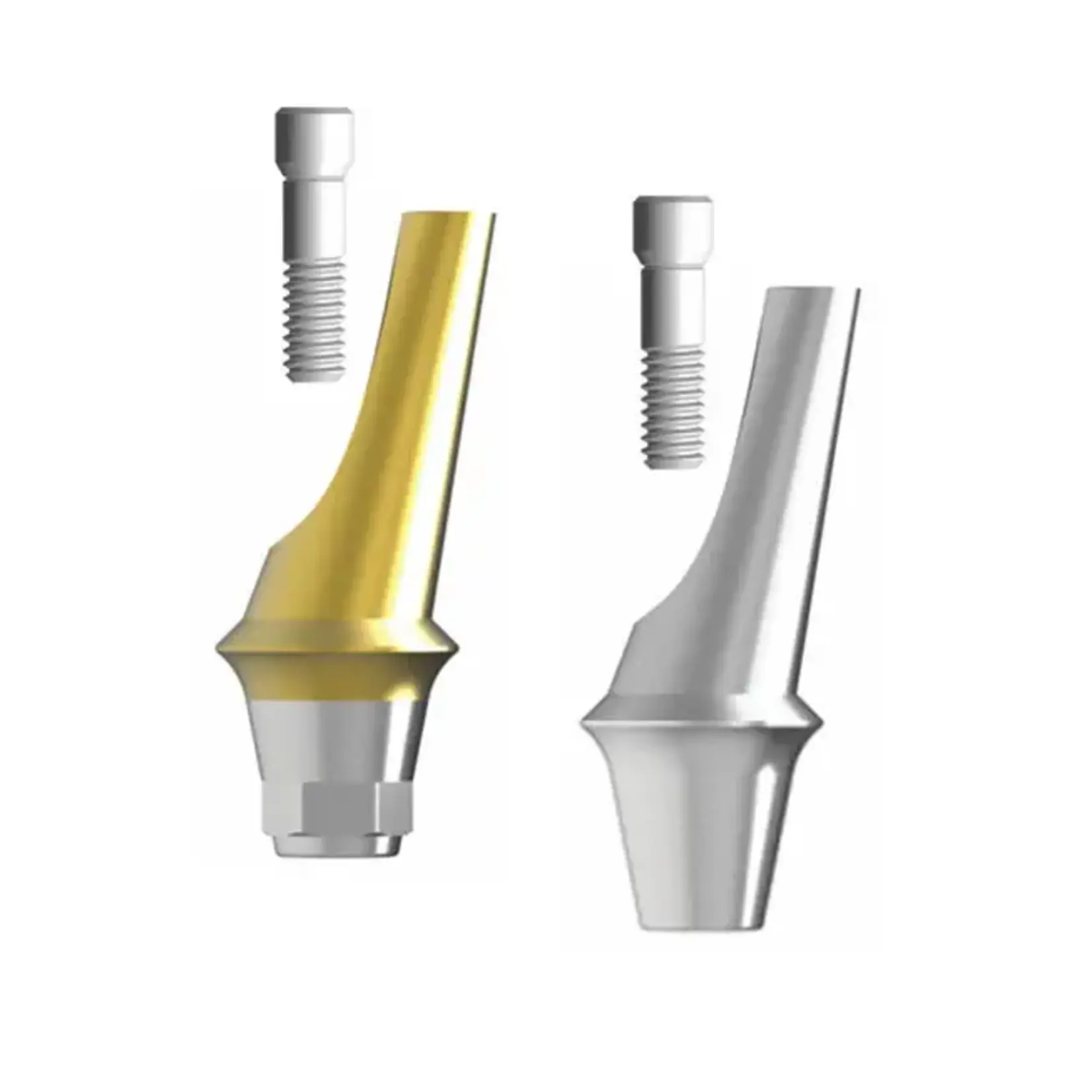

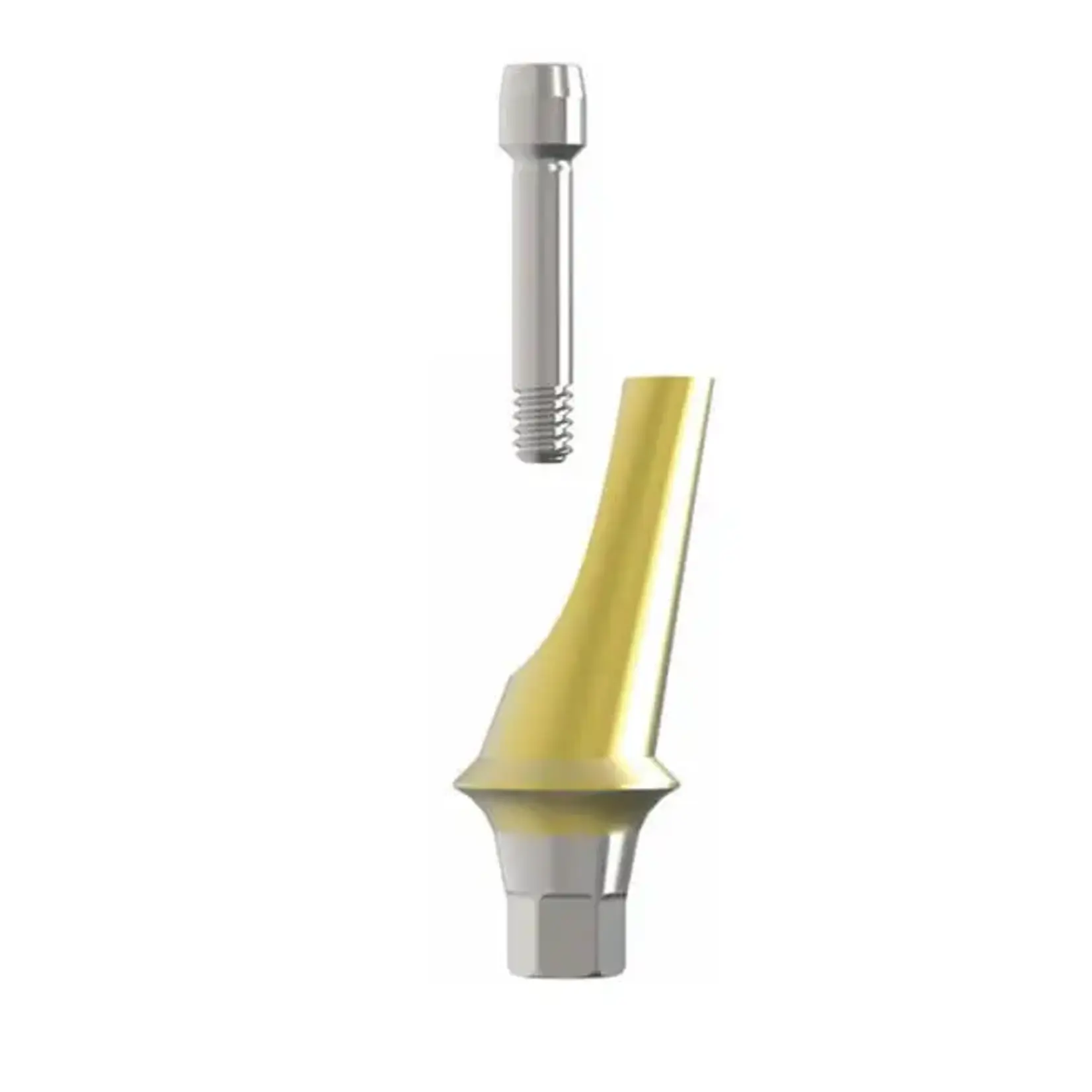

Abgewinkelte Zementier-Abutments für Cowellmedi INNO und INNO Sub Narrow. Sie gleichen Achsabweichungen des Implantats von 15° oder 25° aus, damit die Krone trotzdem in der richtigen Achse steht. Goldfarben, mit Abutmentschraube.

ANGULATION

15° · 25°

Achsausgleich

DURCHMESSER

Ø 4,5 · 5,5 mm

Narrow & Standard

GINGIVAHÖHE

1 bis 4 mm

in 1-mm-Schritten

AUSRICHTUNG

Typ A · Typ B

Fläche oder Ecke

ANZUG

30 Ncm

Sechskant 1,2 mm

ABGEWINKELTES ABUTMENT

Wenn das Implantat nicht in der Kronenachse steht

Im Seitenzahnbereich, im atrophierten Kiefer oder bei bewusst geneigt gesetzten Implantaten liegt die Implantatachse oft nicht in der idealen Kronenachse. Das abgewinkelte Abutment richtet den Zementierpfosten um 15° oder 25° neu aus und ermöglicht so eine Krone mit korrekter Achse und gleichmäßiger Schichtstärke. Die goldfarbene Beschichtung unterstützt eine natürlich wirkende Keramik.

TYP A ODER TYP B

Wohin zeigt die Neigung?

Durch die zwei Typen ist die Neigung in zwölf Richtungen einstellbar – in 30°-Schritten rund um das Implantat.

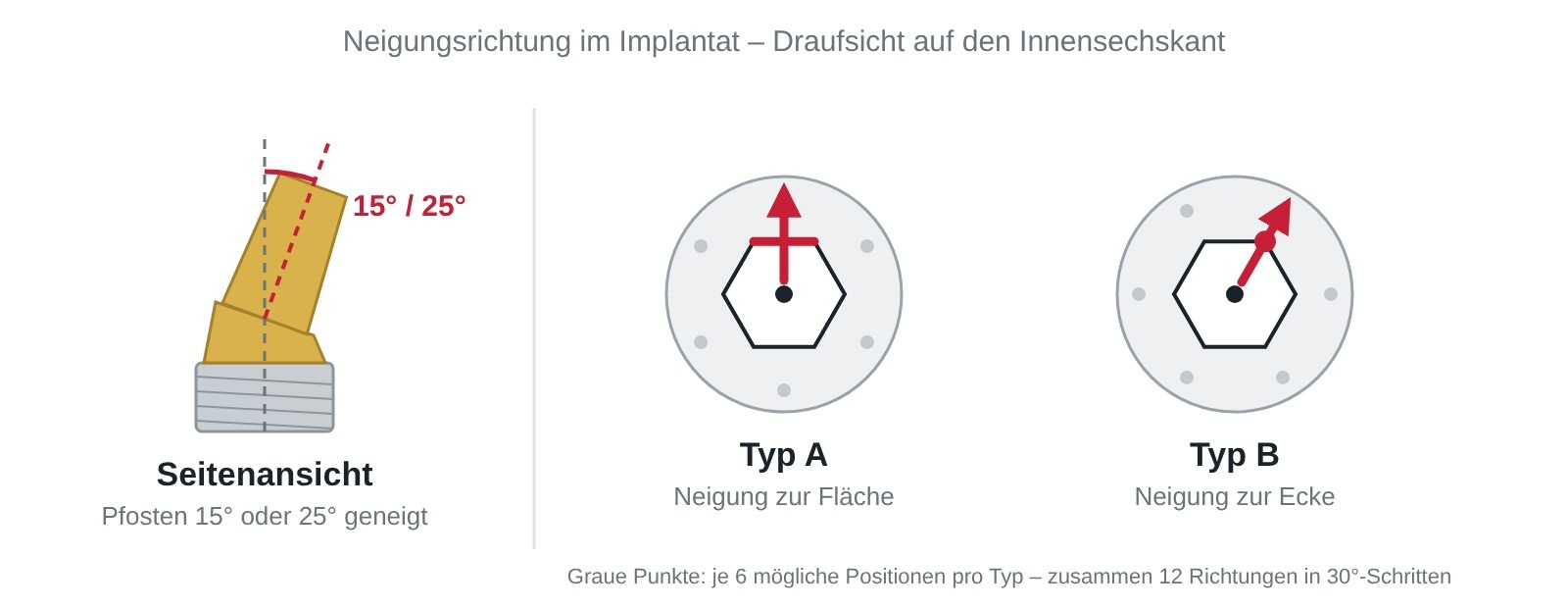

Abgewinkeltes Abutment: Seitenansicht 15° oder 25° sowie Typ A Neigung zur Fläche und Typ B Neigung zur Ecke des Innensechskants

Typ A – zur Fläche

Die Neigung zeigt zu einer Fläche des Innensechskants. Sechs Positionen, jeweils 60° versetzt.

Typ B – zur Ecke

Die Neigung zeigt zu einer Ecke des Innensechskants. Sechs weitere Positionen, um 30° zu Typ A versetzt.

Welcher Typ passt, hängt von der Ausrichtung des Sechskants im gesetzten Implantat ab – am besten am Modell mit Laboranalog prüfen.

BESTELLNUMMERN

Abgewinkelte Abutments nach Gingivahöhe

Angulation, Durchmesser, Gingivahöhe und Typ wählen.

15° abgewinkelt

Gingivahöhe	Typ	Ø 4,5 Narrow	Ø 4,5	Ø 5,5
1,0 mm	Typ A	SAH45151NA	2SAH45151	2SAH55151
2,0 mm	Typ A	SAH45152NA	2SAH45152	2SAH55152
3,0 mm	Typ A	SAH45153NA	2SAH45153	2SAH55153
4,0 mm	Typ A	SAH45154NA	2SAH45154	2SAH55154
1,0 mm	Typ B	–	2SAH45151B	2SAH55151B
2,0 mm	Typ B	–	2SAH45152B	2SAH55152B
3,0 mm	Typ B	–	2SAH45153B	2SAH55153B
4,0 mm	Typ B	–	2SAH45154B	2SAH55154B

25° abgewinkelt

Gingivahöhe	Typ	Ø 4,5 Narrow	Ø 4,5	Ø 5,5
1,0 mm	Typ A	SAH45251NA*	2SAH45251*	2SAH55251*
2,0 mm	Typ A	SAH45252NA*	2SAH45252	2SAH55252
3,0 mm	Typ A	SAH45253NA*	2SAH45253*	2SAH55253*
4,0 mm	Typ A	SAH45254NA*	2SAH45254	2SAH55254
1,0 mm	Typ B	–	2SAH45251B*	2SAH55251B*
2,0 mm	Typ B	–	2SAH45252B	2SAH55252B
3,0 mm	Typ B	–	2SAH45253B*	2SAH55253B*
4,0 mm	Typ B	–	2SAH45254B	2SAH55254B

* auf Anfrage. Narrow-Abutments passen auf INNO Sub Narrow, Standard auf INNO. Narrow gibt es nur als Typ A.

ZUBEHÖR

Schraube und Eindreher

Eine Abutmentschraube liegt jedem Abutment bei.

Zubehör	Verwendung	Best.-Nr.
Abutmentschraube	für abgewinkelte Abutments (Standard)	2SSHR100
Titan-Abutmentschraube Narrow	für Narrow-Abutments	SSHR100N
Sechskant-Eindreher 1,2 mm	mit Drehmomentratsche	auf Anfrage

Ersatzschrauben separat bestellbar.

ABLAUF

Vom geneigten Implantat zur geraden Krone

1. Abformung auf Implantatniveau mit Abformpfosten oder Scanbody.
2. Am Modell Angulation und Typ (A oder B) mit der besten Ausrichtung wählen, bei Bedarf beschleifen.
3. Gingivaformer entfernen, Abutment in der geplanten Position einsetzen und mit 30 Ncm anziehen.
4. Schraubenkanal verschließen, Krone zementieren und Zementüberschüsse vollständig entfernen.

Passend dazu: Zementier-Abutment gerade → · Multi Abutment → · Hybrid Ti-Base →

Hinweis: Anzugsdrehmoment laut Hersteller 30 Ncm für INNO; für INNO Sub Narrow bitte die aktuelle Gebrauchsanweisung beachten. Im Mund immer eine neue Abutmentschraube verwenden. Bei stärkerer Neigung oder verschraubten Brücken ist das Multi Abutment oft die bessere Wahl.
