INNO Sonator Abutment – Attachment für Deckprothesen

DEFINITIVE PROTHETIK · COWELLMEDI

INNO Sonator Abutment

Kugel- bzw. Druckknopf-Attachment für implantatgetragene und -gestützte Deckprothesen auf Cowellmedi INNO Implantaten. Selbstzentrierend, mit sechs Haltekräften und auch bei geringer vertikaler Bauhöhe einsetzbar – eine kostengünstige Lösung, auch zum Nachrüsten einer vorhandenen Prothese.

INDIKATION

Deckprothese

Ober- und Unterkiefer

EINSETZEN

Selbstzentrierend

Prothese findet ihren Sitz

HALTEKRAFT

6 Stufen

ca. 10 bis 22 N

DIVERGENZ

bis 40°

Sonator S, 2 Implantate

ANZUG

30 Ncm

mit Ratschen-Eindreher

SONATOR-PRINZIP

Sicherer Halt – auch bei wenig Platz

Das Sonator Abutment wird ins Implantat geschraubt, die Matrize mit austauschbarer Retentionskappe sitzt in der Prothese. Durch die selbstzentrierende Form gleitet die Prothese beim Einsetzen von selbst in die richtige Position. Die Haltekraft lässt sich über farbcodierte Kappen anpassen und jederzeit chairside wechseln. Die niedrige Bauhöhe macht Sonator auch bei geringem Platzangebot einsetzbar.

VARIANTEN

Sonator S oder Sonator A?

SONATOR S · GERADE

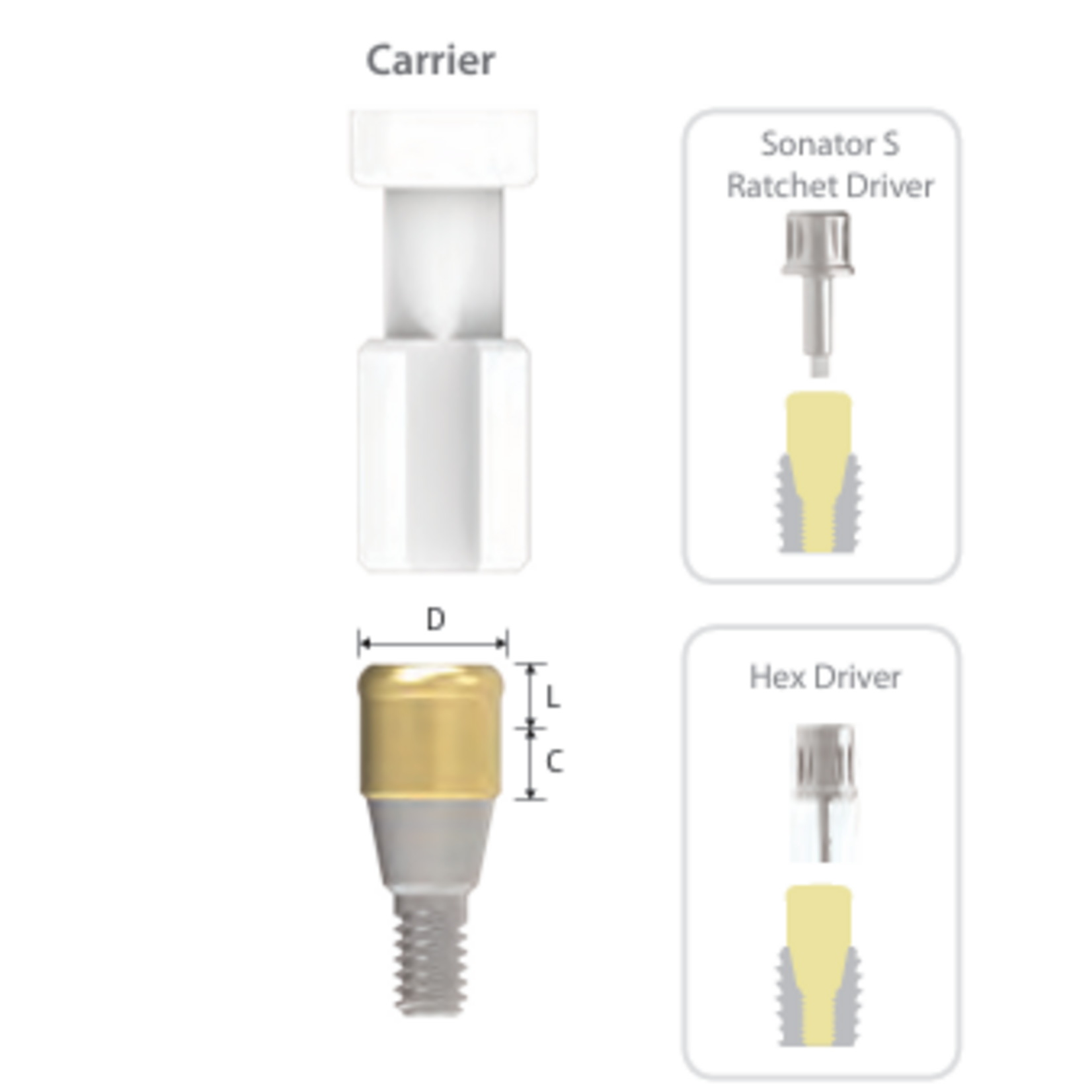

Sonator S Abutment

Einteiliges Abutment, direkt mit dem Ratschen-Eindreher eingeschraubt – stabil bei niedriger Bauhöhe.

Gingivahöhen 1 bis 6 mm
Divergenzausgleich bis 40° (bei 2 Implantaten)

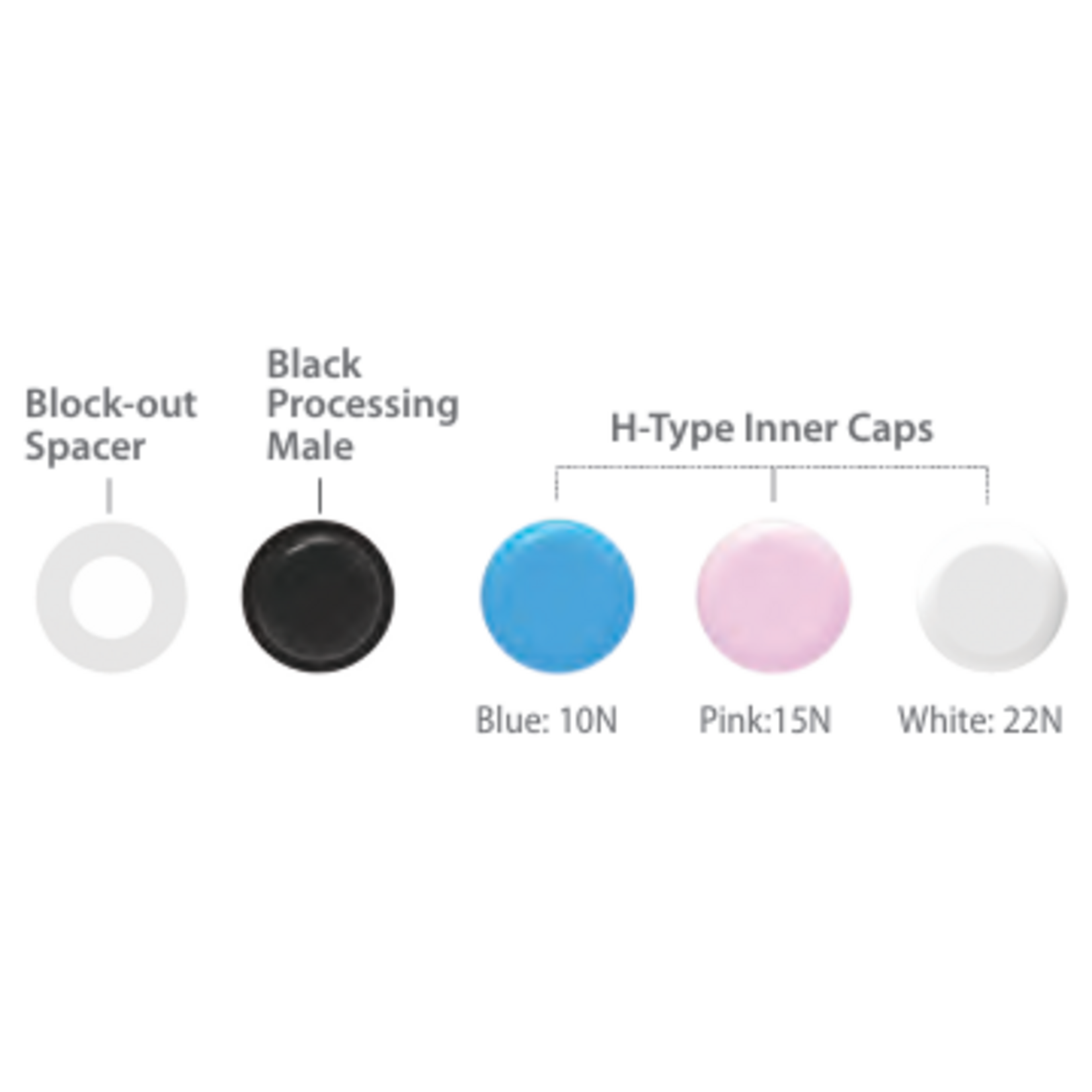

Retentionskappen H-Typ: weiß · rosa · blau
Anzug 30 Ncm

SONATOR A · ABGEWINKELT

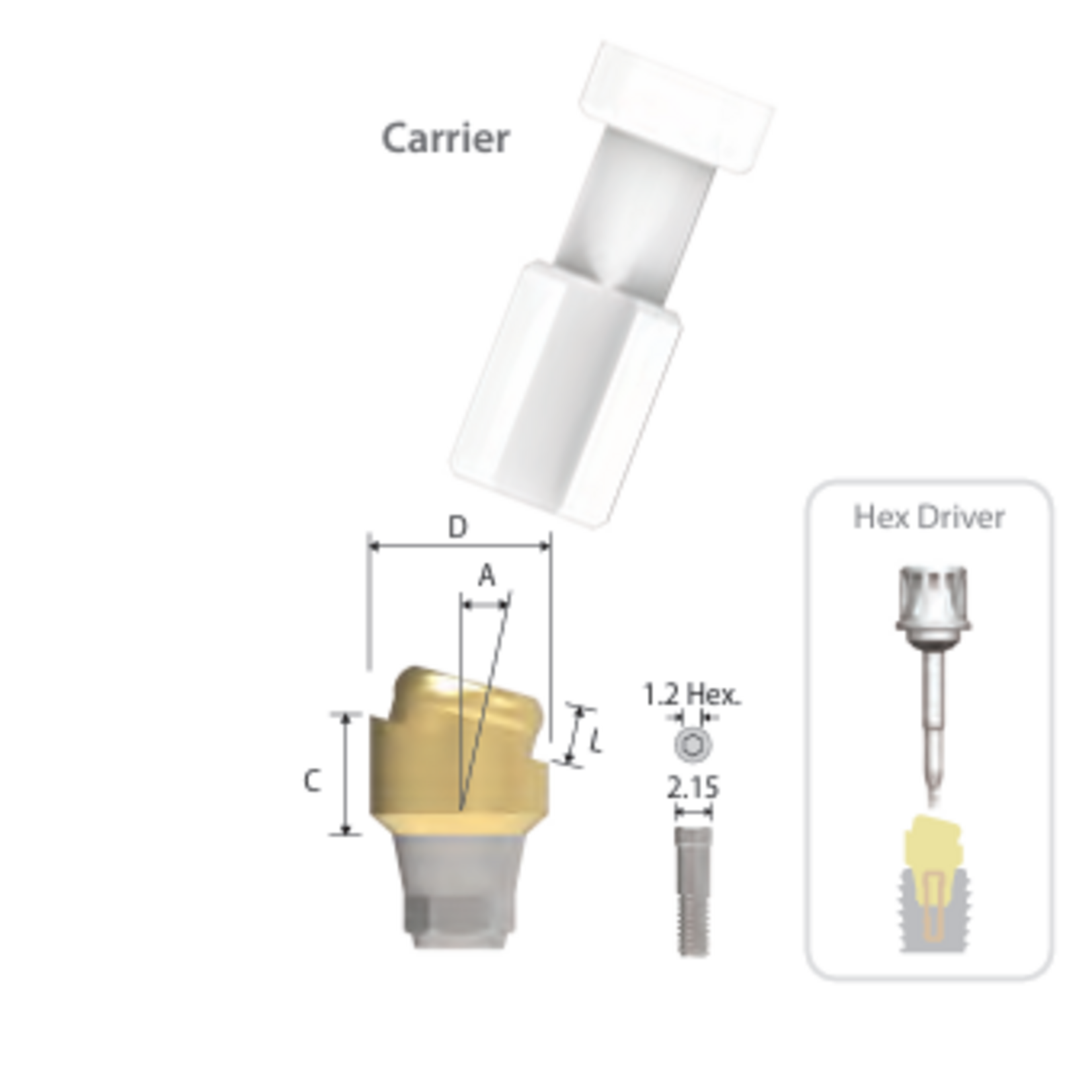

Sonator A Abutment

Zweiteiliges Abutment mit Abutmentschraube, für stärker geneigte Implantate.

Gingivahöhen 1,5 und 3 mm
Divergenzausgleich bis 20° (bei 2 Implantaten)

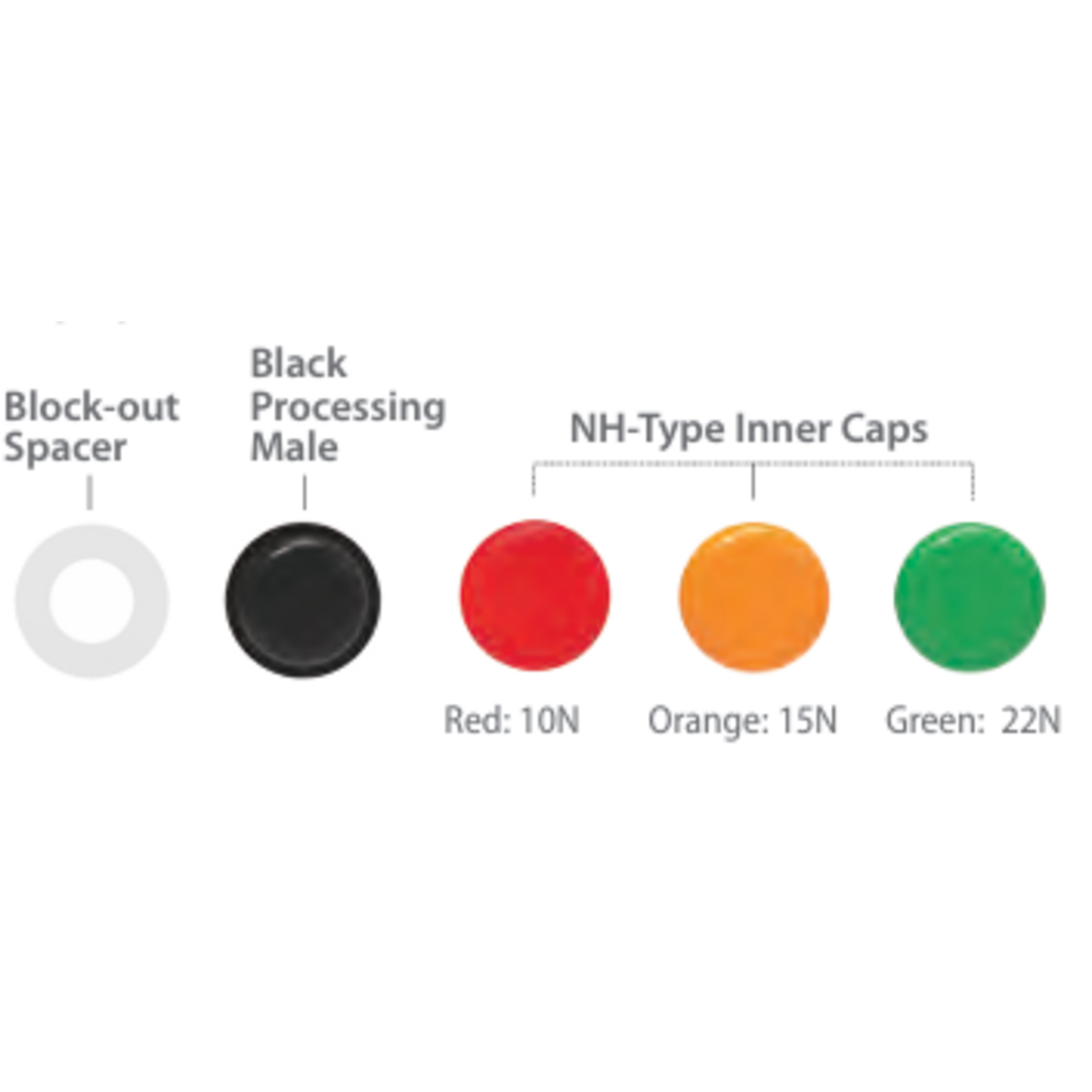

Retentionskappen NH-Typ: grün · orange · rot
mit 1,2-mm-Sechskantdreher eingeschraubt

RETENTIONSKAPPEN

Haltekraft nach Farbe

Die Kappen werden mit dem I&R-Eindreher eingesetzt und gewechselt – so lässt sich die Haltekraft jederzeit anpassen.

Sonator S · H-Typ	Haltekraft	Sonator A · NH-Typ	Haltekraft
weiß	ca. 22 N	grün	ca. 22 N
rosa	ca. 15 N	orange	ca. 15 N
blau	ca. 10 N	rot	ca. 10 N

Haltekräfte laut Hersteller, Richtwerte. Mit mittlerer Haltekraft beginnen und bei Bedarf anpassen.

BESTELLNUMMERN

Sonator Abutments für INNO Ø 4,0

Gingivahöhe = Höhe der Manschette ab Implantatschulter, passend zur gemessenen Schleimhautdicke wählen.

Sonator S · gerade

Gingivahöhe	Best.-Nr.
1,0 mm	SONS401
2,0 mm	SONS402
3,0 mm	SONS403
4,0 mm	SONS404
5,0 mm	SONS405
6,0 mm	SONS406

Sonator A · abgewinkelt

Gingivahöhe	Best.-Nr.
1,5 mm	SONA415
3,0 mm	SONA430

ZUBEHÖR

Kappen, Abformung und Instrumente

Alles für Abformung, Modell und Wartung.

Zubehör	Verwendung	Best.-Nr.
Retentionskappen gerade	Ersatz- bzw. Wechselkappen für Sonator S	SONIC01
Retentionskappen abgewinkelt	Ersatz- bzw. Wechselkappen für Sonator A	SONIC02

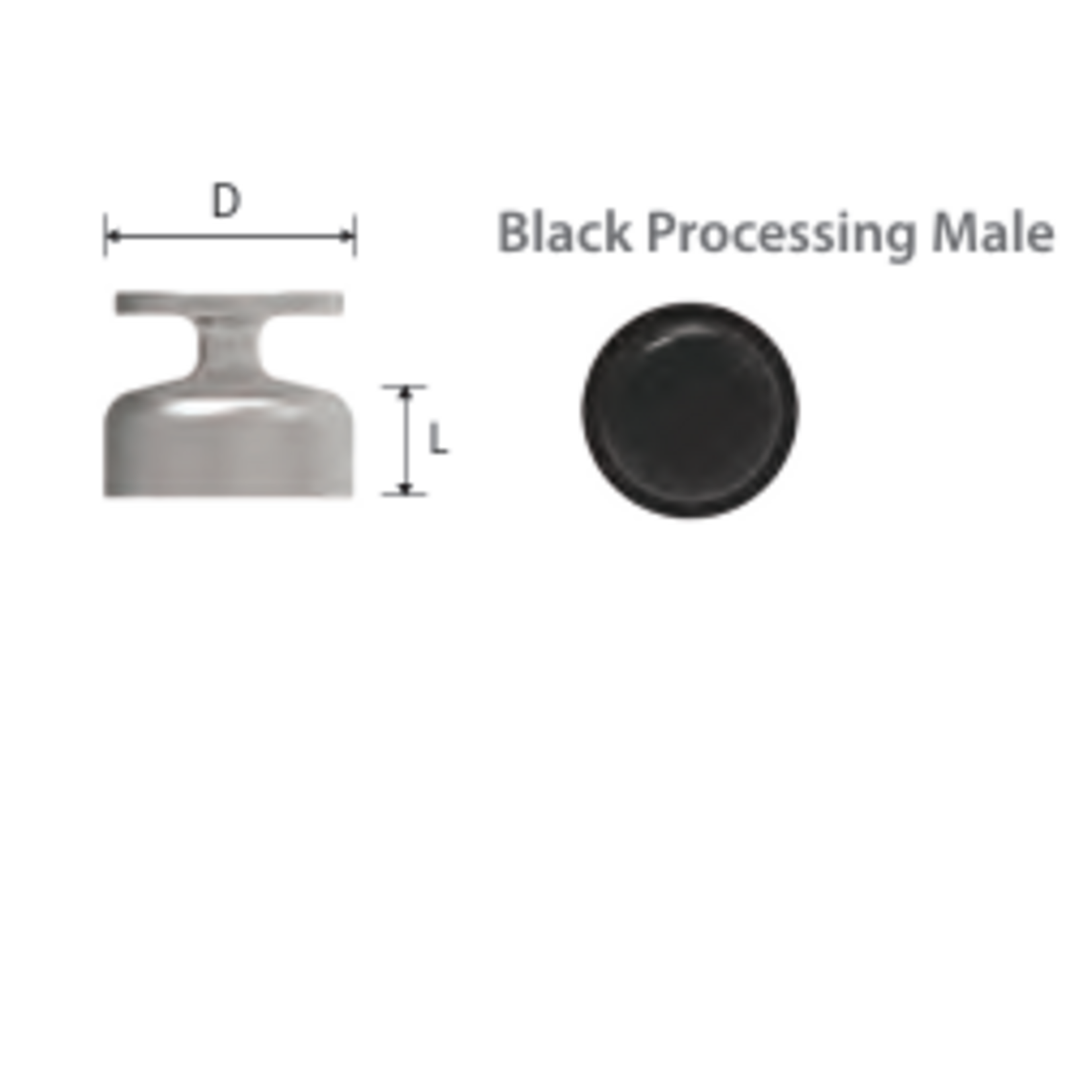

Abformpfosten (4 Stück)	Abformung auf Abutmentniveau, offen oder geschlossen	SONIP04

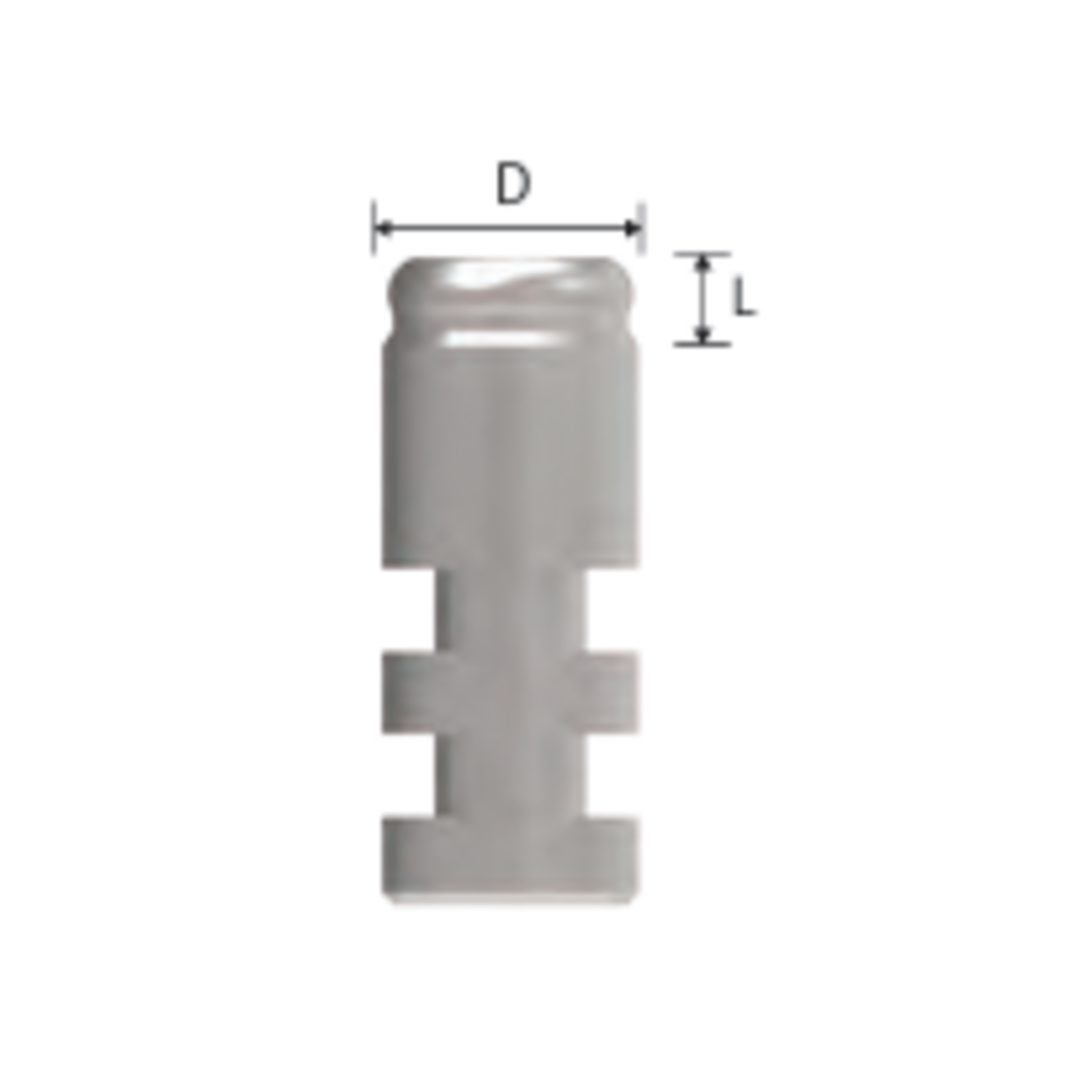

Laboranalog (4 Stück)	für das Arbeitsmodell	SONLA04

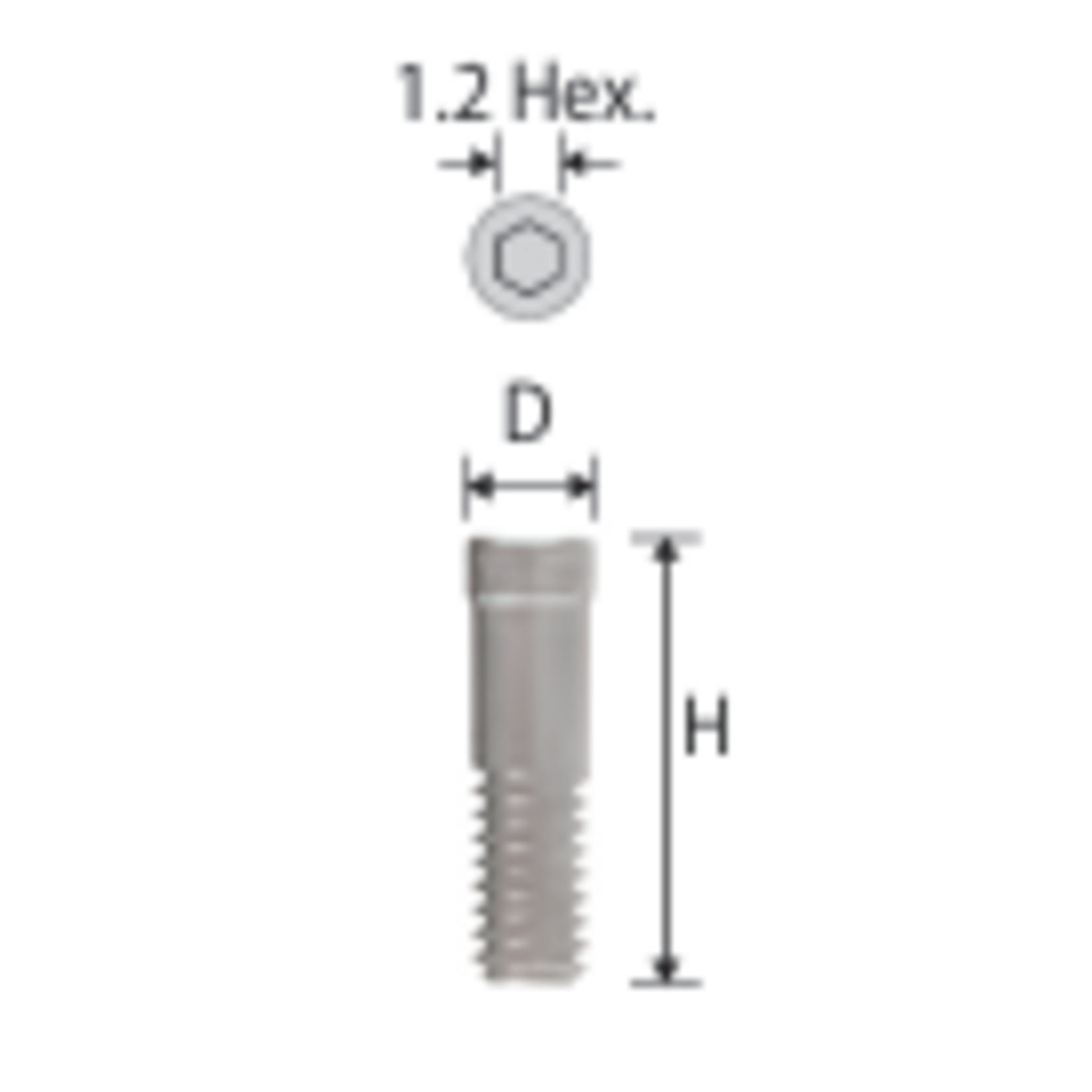

Abutmentschraube	für Sonator A	2SSHR300

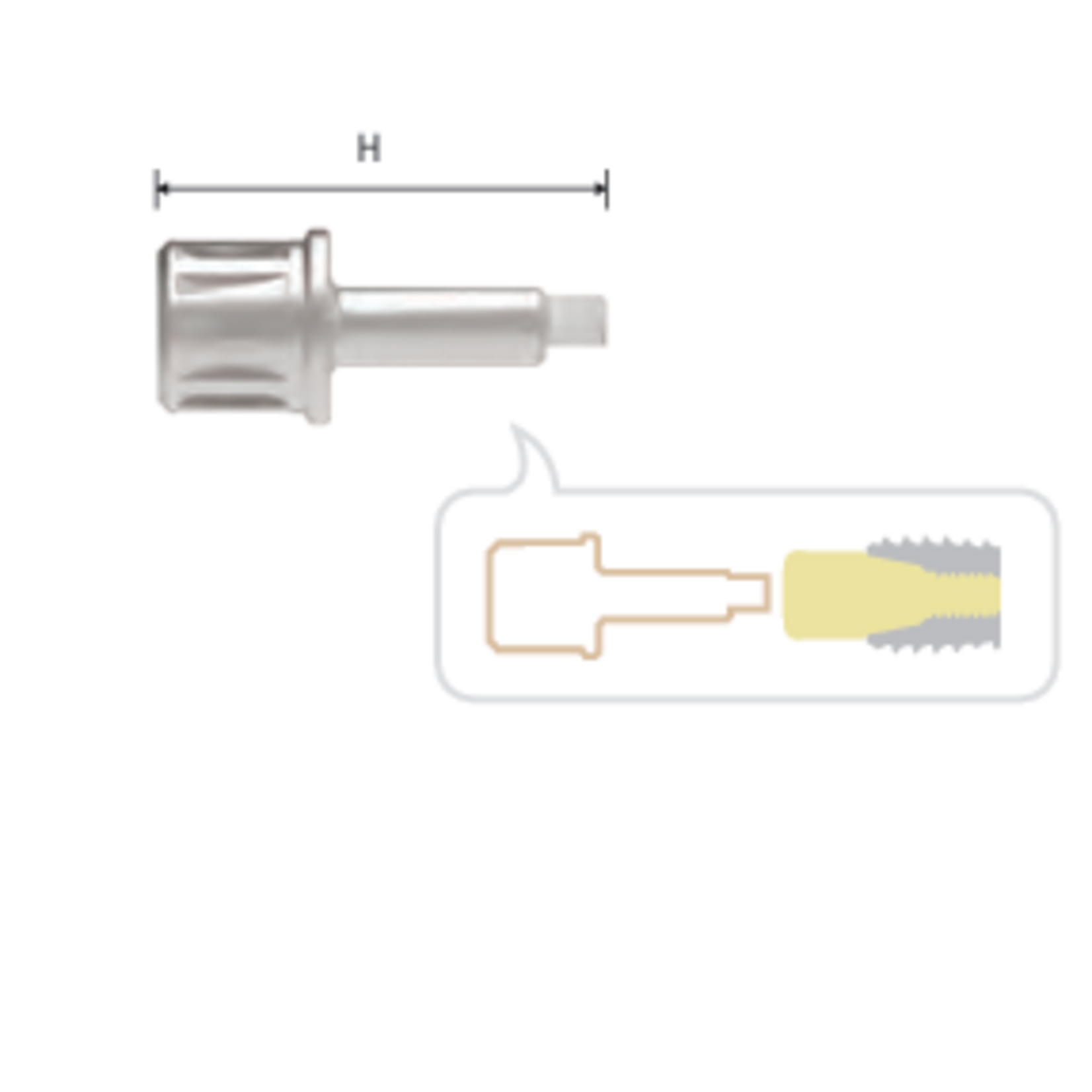

Ratschen-Eindreher	zum Einschrauben des Sonator S, mit Drehmomentratsche	SONRD19L

ALTERNATIVE

Lieber im Locator-Prinzip? – Dualock

Wer in der Praxis mit Locator-Attachments arbeitet, findet mit Dualock eine preisgünstige Alternative im Locator-Stil – für viele Implantatsysteme, auch für Cowellmedi INNO.

Zu Dualock →

ABLAUF

Von der Abformung zur Deckprothese

1. Sonator Abutment passend zur Gingivahöhe auswählen und mit 30 Ncm anziehen.
2. Abformpfosten aufsetzen und auf Abutmentniveau abformen.
3. Laboranaloge in die Abformung setzen und das Arbeitsmodell herstellen.
4. Matrizen mit Retentionskappen in die Prothese einarbeiten – im Labor oder chairside mit Ausblockring.
5. Haltekraft über die Kappenfarbe einstellen, Kappen bei Bedarf mit dem I&R-Eindreher wechseln.

GEEIGNET FÜR

Deckprothesen im Ober- und Unterkiefer
Fälle mit geringer vertikaler Bauhöhe
Nachrüsten einer vorhandenen Totalprothese
Patienten, die eine kostengünstige Implantatlösung suchen

NICHT GEEIGNET FÜR

Festsitzenden Zahnersatz oder Fälle, die eine starre Verbindung erfordern
Versorgung auf nur einem Implantat
Divergenz über 40° bei zwei Implantaten

Hinweis: Alle Komponenten außer Ratschen- und I&R-Eindreher sind Einmalprodukte. Auswahl, Anzugsdrehmoment und Verarbeitung richten sich nach der aktuellen Gebrauchsanweisung von Cowellmedi.
